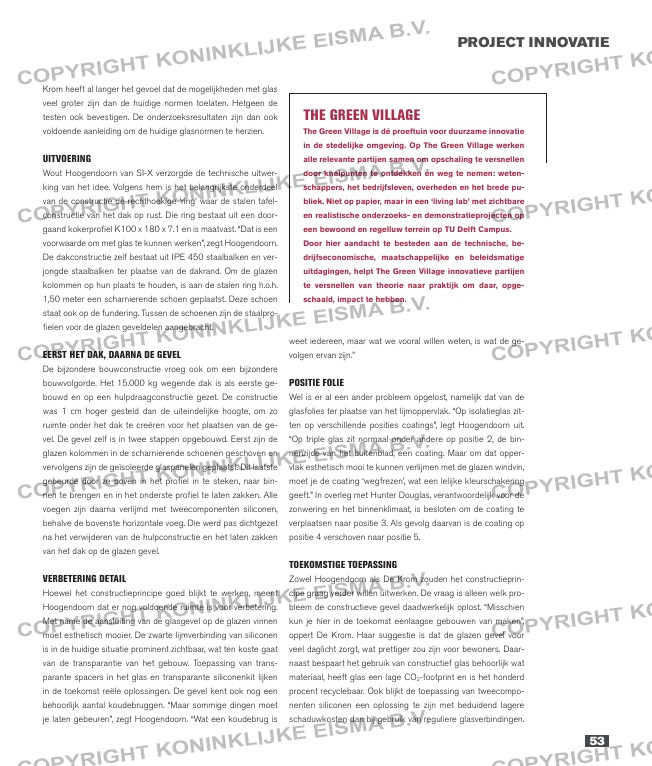

Pagina 53 van: Bouwwereld #4 2020
53
Project innovatie
the green village
The Green Village is dé proeftuin voor duurzame innovatie
in de stedelijke omgeving. Op The Green Village werken
alle relevante partijen samen om opschaling te versnellen
door knelpunten te ontdekken en weg te nemen: weten-
schappers, het bedrijfsleven, overheden en het brede pu-
bliek. Niet op papier, maar in een ‘living lab’ met zichtbare
en realistische onderzoeks- en demonstratieprojecten op
een bewoond en regelluw terrein op TU Delft Campus.
Door hier aandacht te besteden aan de technische, be-
drijfseconomische, maatschappelijke en beleidsmatige
uitdagingen, helpt The Green Village innovatieve partijen
te versnellen van theorie naar praktijk om daar, opge-
schaald, impact te hebben.
Krom heeft al langer het gevoel dat de mogelijkheden met glas
veel groter zijn dan de huidige normen toelaten. Hetgeen de
testen ook bevestigen. De onderzoeksresultaten zijn dan ook
voldoende aanleiding om de huidige glasnormen te herzien.
uitvoering
Wout Hoogendoorn van SI-X verzorgde de technische uitwer-
king van het idee. Volgens hem is het belangrijkste onderdeel
van de constructie de rechthoekige ‘ring’ waar de stalen tafel-
constructie van het dak op rust. Die ring bestaat uit een door-
gaand kokerprofiel K100 x 180 x 7.1 en is maatvast. “Dat is een
voorwaarde om met glas te kunnen werken”, zegt Hoogendoorn.
De dakconstructie zelf bestaat uit IPE 450 staalbalken en ver-
jongde staalbalken ter plaatse van de dakrand. Om de glazen
kolommen op hun plaats te houden, is aan de stalen ring h.o.h.
1,50 meter een scharnierende schoen geplaatst. Deze schoen
staat ook op de fundering. Tussen de schoenen zijn de staalpro-
fielen voor de glazen geveldelen aangebracht.
eerst het dak, daarna de gevel
De bijzondere bouwconstructie vroeg ook om een bijzondere
bouwvolgorde. Het 15.000 kg wegende dak is als eerste ge-
bouwd en op een hulpdraagconstructie gezet. De constructie
was 1 cm hoger gesteld dan de uiteindelijke hoogte, om zo
ruimte onder het dak te creëren voor het plaatsen van de ge-
vel. De gevel zelf is in twee stappen opgebouwd. Eerst zijn de
glazen kolommen in de scharnierende schoenen geschoven en
vervolgens zijn de geïsoleerde glaspanelen geplaatst. Dit laatste
gebeurde door ze boven in het profiel in te steken, naar bin-
nen te brengen en in het onderste profiel te laten zakken. Alle
voegen zijn daarna verlijmd met tweecomponenten siliconen,
behalve de bovenste horizontale voeg. Die werd pas dichtgezet
na het verwijderen van de hulpconstructie en het laten zakken
van het dak op de glazen gevel.
verbetering detail
Hoewel het constructieprincipe goed blijkt te werken, meent
Hoogendoorn dat er nog voldoende ruimte is voor verbetering.
Met name de aansluiting van de glasgevel op de glazen vinnen
moet esthetisch mooier. De zwarte lijmverbinding van siliconen
is in de huidige situatie prominent zichtbaar, wat ten koste gaat
van de transparantie van het gebouw. Toepassing van trans-
parante spacers in het glas en transparante siliconenkit lijken
in de toekomst reële oplossingen. De gevel kent ook nog een
behoorlijk aantal koudebruggen. “Maar sommige dingen moet
je laten gebeuren”, zegt Hoogendoorn. “Wat een koudebrug is
weet iedereen, maar wat we vooral willen weten, is wat de ge-
volgen ervan zijn.”
Positie folie
Wel is er al een ander probleem opgelost, namelijk dat van de
glasfolies ter plaatse van het lijmoppervlak. “Op isolatieglas zit-
ten op verschillende posities coatings”, legt Hoogendoorn uit.
“Op triple glas zit normaal onder andere op positie 2, de bin-
nenzijde van het buitenblad, een coating. Maar om dat opper-
vlak esthetisch mooi te kunnen verlijmen met de glazen windvin,
moet je de coating ‘wegfrezen’, wat een lelijke kleurschakering
geeft.” In overleg met Hunter Douglas, verantwoordelijk voor de
zonwering en het binnenklimaat, is besloten om de coating te
verplaatsen naar positie 3. Als gevolg daarvan is de coating op
positie 4 verschoven naar positie 5.
toekomstige toePassing
Zowel Hoogendoorn als De Krom zouden het constructieprin-
cipe graag verder willen uitwerken. De vraag is alleen welk pro-
bleem de constructieve gevel daadwerkelijk oplost. “Misschien
kun je hier in de toekomst eenlaagse gebouwen van maken”,
oppert De Krom. Haar suggestie is dat de glazen gevel voor
veel daglicht zorgt, wat prettiger zou zijn voor bewoners. Daar-
naast bespaart het gebruik van constructief glas behoorlijk wat
materiaal, heeft glas een lage CO2-footprint en is het honderd
procent recyclebaar. Ook blijkt de toepassing van tweecompo-
nenten siliconen een oplossing te zijn met beduidend lagere
schaduwkosten dan bij gebruik van reguliere glasverbindingen.
