getroffen moesten worden. Zo zijn de spanten ter plaatse van
de woningscheidingen, in de spouw van de dubbele hsbwanden
opgenomen en brandwerend omkleed met 15 mm Promatec. En
waar spantdelen dwars door woningscheidingen van een dub
bele hsbwand lopen, zijn ze ter voorkoming van contactgeluid
losgekoppeld. Omdat met die loskoppeling de stabiliserende
schijfwerking van de kapconstructie werd verbroken, zijn in het
horizontale vlak vervangende stabiliteitsverbanden aangebracht,
bestaande uit kokerprofielen en trekstangen van ø 30 mm.
In de binnenplaats – waar de spanten oversteken – zijn de sta
len profielen die dwars door de gevels lopen, ingepakt met kou
debrugonderbrekend materiaal en is aan de buitenzijde van de
doorvoering een waterdichte afwerking aangebracht.
Nieuwe bakstenen schil
De buitengevels, die buiten de staalconstructie zijn geplaatst,
bestaan uit een binnenblad van hsb en een buitenblad van bak
steen overeenkomstig de oorspronkelijke schil van de fabrieks
hal. Architect Roos: “We hebben ervoor gekozen om ook in deze
langsgevels de structuur van de binnen staande spantconstruc
tie te tonen, zoals dat voorheen ook het geval was. Daarvoor
hebben we in het metselwerk gehalveerde en thermisch ver
zinkte en geschilderde HEB 140profielen opgenomen met aan
gelaste strippen voor verankering in de voegen van het metsel
werk. Het is een toevoeging die zo ook het karakteristieke pro
fiel van de zaagtandkap markeert.”
De hsbbinnenbladen staan op de nieuwe betonvloer, maar
omdat die vloer (inclusief de afwerkvloer) 420 mm boven de
bestaande vloer ligt en dus ook aanzienlijk hoger dan het aan
sluitende maaiveld, moest de aanvangshoogte van het buiten
blad tot circa 60 cm onder peil liggen. Met stalen geveldragers,
verankerd aan de kop van de nieuwe betonvloer is dat opgelost.
Daarbij is de onderzijde van de spouw gedicht met ongedierte
werend materiaal. Het relatief grote verschil in hoogte tussen
maaiveld en peilmaat van de woningen maakte een verhoging
van het binnenterrein wenselijk. Om die reden is de aan de
zuidgevel gelegen entree van de binnenplaats voorzien van een
hellingbaan en enkele traptreden.
Pannen hergebruikt
Op de dakvlakken van de behouden shedkappen zijn over de
oude vakwerkspanten geïsoleerde dakelementen aangebracht,
waarop vervolgens de bestaande keramische pannen zijn terug
gelegd. Op de steile en op het noorden gerichte vlakken zijn
aluminium dakramen ingepast, waarmee overigens tevens de
gebroken pannen gecompenseerd konden worden. De dak
ramen zorgen voor daglichttoetreding in met name de slaap
kamers. Vooral de slaapkamers die aan de grotendeels gesloten
westgevel liggen profiteren hiervan.
De dakpannen aan de randen aan de buitengevels van het ge
bouw zijn in de specie gelegd en afgesmeerd in het vlak van het
metselwerk conform het originele detail. De dakranden aan het

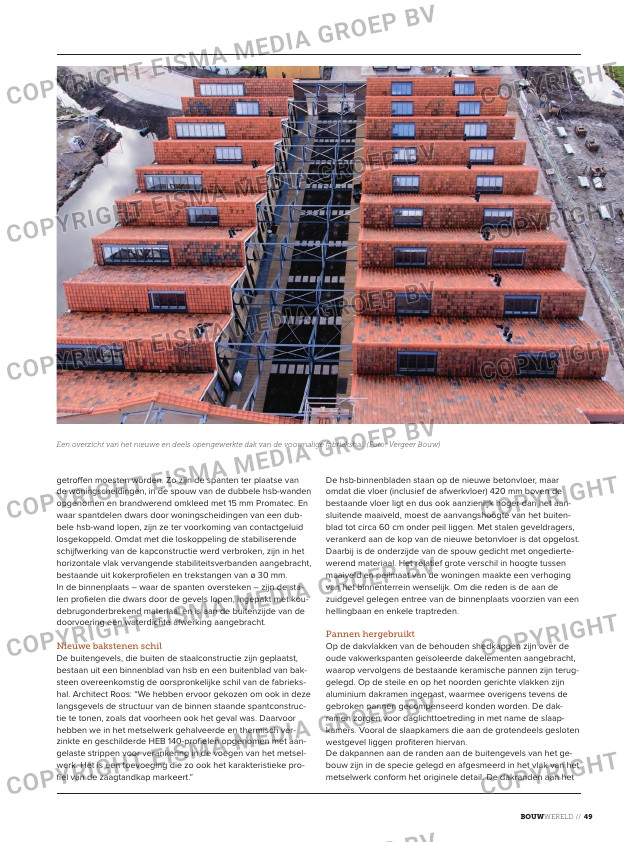

Een overzicht van het nieuwe en deels opengewerkte dak van de voormalige fabriekshal. (Foto: Vergeer Bouw)
