De factor 1,35 is afgeleid uit een belas-
ting factor van 1,5 en een factor KFI gelijk
aan 0,9.
Naast het berekenen van het aantal
spouwankers per vierkante meter volgens
de NEN-EN 1996-1-1-methode of de NPR
9096-methode is het natuurlijk ook altijd
mogelijk om de berekening uit te voeren
op basis van artikel 6.3 van de Eurocode
Staal (NEN-EN 1993-1-1).

Aanbeveling: minimaal vier per m2

Voor het minimaal aantal spouwankers
per vierkante meter is het aan te bevelen
om minimaal vier spouwankers per vier-
kante meter aan te houden, in plaats van
de twee stuks in de Eurocode. Hoe groter
de afstanden tussen de spouwankers
worden, des te groter worden de span-
ningen in het metselwerk. Drukspannin-
gen kan metselwerk heel goed opvangen
en zullen dan ook bijna nooit een pro-
bleem zijn, echter het opnemen van
(buig)trek door metselwerk is beperkt.
Daarnaast hebben de spouwankers ook
een functie bij het bevestigen van

rijen spouwankers aan te brengen, zodat
het metselwerk stabiel verankerd wordt
tegen het binnenspouwblad of andere
achterconstructie.
Breng spouwankers zoveel mogelijk ver-
springend aan, ook dit beperkt de span-
ningen die optreden in het metselwerk
en zorgt voor een goede belastingaf-
dracht. Het is daarnaast van belang dat
de spouwankers uitgezet worden op
lagenmaat, enkel zo kan voorkomen
worden dat de spouwankers schuin
worden geplaatst of worden gebogen
in de spouw.

Milieuklassen en materialen
In artikel 1.5.8.2 (NEN-EN 1996-1-1) wordt
een spouwanker omschreven als ‘product
om één blad van een spouwmuur, door
de spouw heen, aan het andere blad of
aan een raamwerkconstructie of een
achterwand te bevestigen’. De specifieke
eisen aan spouwankers staan in de NEN-
EN 845-1 en de duurzaamheidseisen
staan in de NEN-EN 1996-2. In deze laat-
ste norm staat een overzicht van de
milieuklassen waarin het metselwerk is
ingedeeld en in artikel 2.1.2.1 worden de
micro-omstandigheden van blootstelling
opgesomd, te weten:
– MX1 – In een droog milieu.
– MX2 – Blootgesteld aan vocht of water.

isolatie platen in de spouw. Over het alge-
meen worden in de verwerkingsvoor-
schriften van isolatieplaten minimaal drie
ankers per plaat voorgeschreven, het-
geen ongeveer neerkomt op drie spouw-
ankers per vierkante meter.
In een groot gevelvlak is het toepassen
van vier spouwankers per vierkante meter
over het algemeen makkelijk te bepalen.
In penanten, borstweringen en dakranden
is het wat lastiger. In dit soort smallere
stroken is het van belang om altijd twee

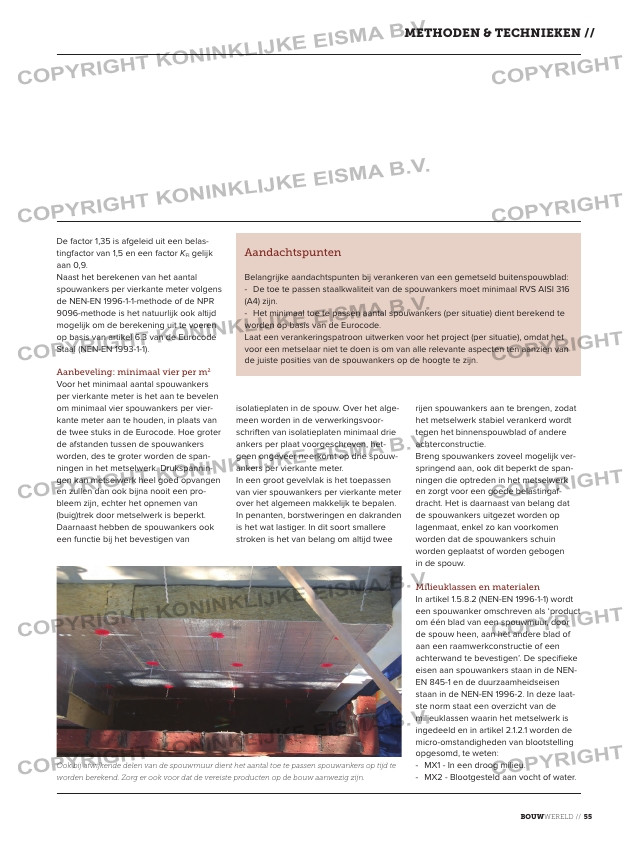

Ook bij afwijkende delen van de spouwmuur dient het aantal toe te passen spouwankers op tijd te

worden berekend. Zorg er ook voor dat de vereiste producten op de bouw aanwezig zijn.

Aandachtspunten

Belangrijke aandachtspunten bij verankeren van een gemetseld buitenspouwblad:
– De toe te passen staalkwaliteit van de spouwankers moet minimaal RVS AISI 316
(A4) zijn.
– Het minimaal toe te passen aantal spouwankers (per situatie) dient berekend te
worden op basis van de Eurocode.
Laat een verankeringspatroon uitwerken voor het project (per situatie), omdat het
voor een metselaar niet te doen is om van alle relevante aspecten ten aanzien van
de juiste posities van de spouwankers op de hoogte te zijn.
