3D BIM-technieken
Het gebouw en de gevels zijn ontworpen als 3Dmodel, waarop
de materiaaltoepassing vervolgens is aangepast. Maar voor
realisatie van gevelconstructies met zo’n ingewikkelde vorm als
die van de kopgevels, was geen aluminium basissysteem voor
handen. Elk gevelonderdeel binnen de kopgevels is uniek qua
vorm, afmeting en verdraaiing. Alle glasplaten en panelen in de
kop gevels zijn trapeziumvormig. Bovendien moesten de profie
len 3D kunnen torderen en moesten beglazing en panelen koud
vervormd kunnen worden; vervormingen tot wel tien centimeter.
Hoe koppel je dergelijke onderdelen? Hoe bevestig je glas en
panelen op een afdoende wijze? En hoe houd je de maatvoering
van dit alles onder controle?
In nauwe samenwerking met BAM, Klépierre, STIR Architecture
en IBS als gevelconsultant heeft Blitta een traject gevolgd, waar
bij vanaf de AIfase voor de verschillende complexe geveldelen
speciale gevelsystemen en detailleringen zijn ontwikkeld, afge
leid van Schücoprofielen. Met BIMmodulering was het mogelijk
om zowel het complexe gebouwontwerp te realiseren als de
aansturing van de werkvoorbereiding en de machines voor de
bewerking van de profielen te organiseren en controleren. Afwij
kende doorbuigingen, overspanningen en overlappende delen
als ook de verspringende horizontale belijning in de gevels
maakten deze aanpak noodzakelijk. Zonder 3D BIM zouden de
gevels niet te realiseren zijn geweest.
De verschillende profielen voor de kopgevels en de (integrale)
bevestigingsmethoden zijn vooraf intern getest op hun mogelijk
heid tot uitvoering. Dat geldt ook voor de ontwikkelde wind en
waterdichting, die is getest op gedrag onder omstandigheden
met hoge luchtdruk tot 1000 pascal. Die dichting bestaat in verti
cale richting uit een rubberafdichting op elke stijl; 54 meter uit
één stuk, lopend van het laagste punt aan de voet van de gevel
tot aan de beëindiging bij de dakrand. In horizontale richting
liggen de wind en waterdichting achter elke regel en zijn ze
ingelaten in de verticale dichtingen. Binnengedrongen water
loopt vanuit rubberen gootjes in de profilering via pijpjes naar
voren en wordt achter de kliklijsten verder afgevoerd.
Alle elementen van de kopgevels zijn geprefabriceerd en ook
de profielen van de draagconstructie zijn zoveel mogelijk in de
fabriek samengesteld. Elk onderdeel had een plaatscodering om
vergissingen uit te sluiten. Hierdoor is het opbouwen van de
gevels op locatie relatief eenvoudig gegaan. De uitvoering is
gebeurd met vast en mobiel steigerwerk. Met name het aan
brengen van de doorlopende, verticale wind en waterdichting
was een uitdaging.
Elementengevel
De beide vlakke middendelen aan weerszijde van het Poortge
bouw zijn opgebouwd als elementengevels. De elementen zijn
2vaks breed (bijna 3,50 meter) en 4vaks hoog (bijna 3 meter).
Om in de verticale richting toch één aanzichtbreedte te krijgen,
zitten er op het hart van een element ‘valse’ tussenstijlen. De
regels in beide vakken zitten op h.o.h.afstanden van 750 mm,
maar die van het ene vak zitten op een andere hoogteverdeling
dan in het andere. Dit om de verspringende horizontale belijning
te kunnen realiseren. Om de verspringingen in regelhoogte niet
te tonen, zijn schijnpanelen aangebracht, waardoor het beeld
van een elementengevel verdwijnt en het lijkt of de gevel uit
losse panelen is opgebouwd. Ook de schijnpanelen zijn volledig
geprefabriceerd en daarna in het werk aangebracht.

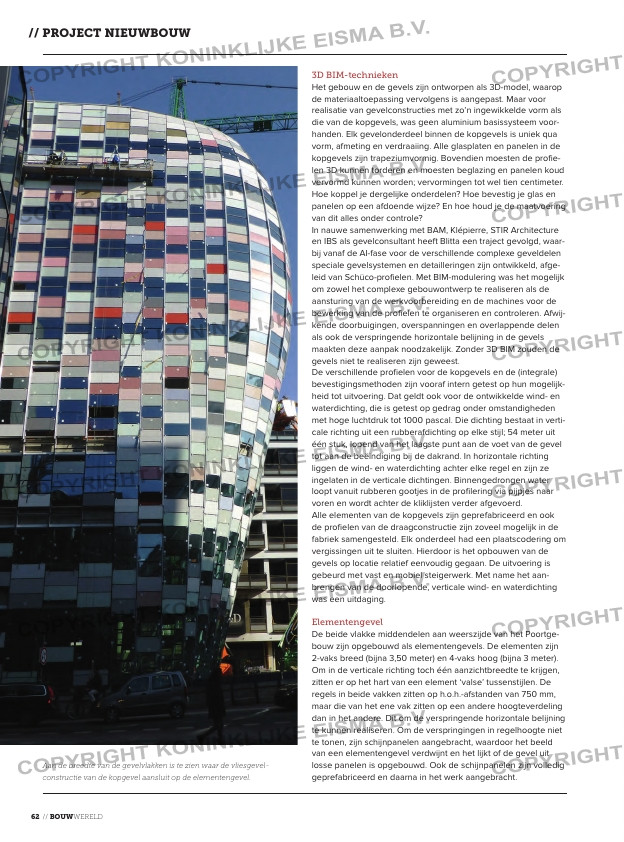

Aan de breedte van de gevelvlakken is te zien waar de vliesgevel
con struc tie van de kopgevel aansluit op de elementengevel.
