Pagina 17 van: Bouwwereld #5 2018

altijd wat langer. Vanaf de tweede
verdieping gaat de montage sneller. Het
hele gebouw telt 15 verdiepingen waarin
1350 gevelelementen geplaatst gaan
worden. De elementengevel beslaat in
zijn geheel 6070 vierkante meter.
Met een montagesnelheid van circa
10 gevelelementen per dag – 9 werk­
dagen voor één verdieping – zal naar
verwachting de gehele montagetijd zo’n
135 werkdagen in beslag nemen. De
montage begon half april dit jaar. Als alles
meezit, zijn de elementengevels (de
verdiepingsvloeren) van het gebouw nog
voor de bouwvakvakantie gemonteerd.

Koppelrubbers van 42 meter lang
De afzonderlijke elementen worden
horizontaal en verticaal gekoppeld met
koppelrubbers. De verticale rubbers zijn
al in de fabriek aangebracht, dus als de
gevelbouwers het element op de bouw­
plaats laten zakken, zitten ze volgens
Grein al waar ze zitten moeten. De hori­
zontale koppelrubbers worden op de
bouw aangebracht.
Die horizontale rubbers zijn een verhaal
apart. Ze zijn speciaal voor De Oliphant
ontwikkeld en hebben een lengte van

42 meter. Dat is voor de Nederlandse
situatie uitzonderlijk. Ze zijn speciaal door
Reynaers Midden­Oosten geproduceerd
omdat Reynaers in Europa een maximale
lengte van ‘slechts’ 22 meter hanteert.
Grein legt uit dat voor deze tailormade
oplossing is gekozen om de water­ en
luchtdichtheid van de gevel te kunnen
garanderen. De Oliphant heeft een
gesegmenteerde gevel met een lengte
van 42 meter per segment (lengte van
één zijde van de verdieping). De gevel­
elementen worden dus gekoppeld met
één ononderbroken koppelrubber.
“Zouden we met kortere koppelrubbers
werken, dan krijg je per segment per
verdieping hoe dan ook een aantal naden
die je moet verlijmen en dat geeft – hoe

klein het risico in de praktijk ook is – kans
op een lek. Dat risico wilden we tot nul
reduceren.”

Handmatig aangebracht
De koppelrubbers hebben lippen aan de
onderkant (voor een goede dichting) die
in een vatting in het element vallen en ze
worden door de gevelbouwers van TGM
handmatig aangebracht. Ook hier was
een tailormade oplossing nodig.
Reynaers liet er speciaal hulpgereed­
schap voor maken. Vier tangetjes bij
elkaar. Niet zomaar tangetjes, maar een
kostbaar geintje, meent Grein. “Het
handgemaakte gereedschap was een
lonende investering en beslist nodig voor
een snelle en kwalitatieve montage.”

Reynaers BV
Postbus 111
5700 AC Helmond
T: +31 (0)492 561020
F: +31 (0)492 561030
E: info@reynaers.nl
I: www.reynaers.nl

Reynaers elementengevel

Reynaers ontwikkelt aluminium raam-, deur- en vliesgevelsystemen in nauwe samenwerking met
opdrachtgevers, architecten en gevelbouwers. Een voorbeeld hiervan is de transformatie van Philips
Lighting in Eindhoven, een ontwerp van diederendirrix architecten, gerealiseerd door aannemer Stam
+ De Koning Bouw bv en gevelspecialist Wijmoco Geveltechniek.

Dit voormalige hoofdkantoor van Philips Lighting is getransformeerd tot 616 appartementen en
penthouses. Opvallende champagnekleurige ramen spelen een belangrijke rol in de gevel. De grote
schuiframen zijn verdiepingsbreed én verdiepingshoog en laten het licht tot ver in de ruimte binnen.
Het zijn elektrisch bedienbare verticale schuiframen die zodra geopend, het appartement omvormen
tot een groot balkon.

Kijk op www.reynaers.nl of bel +31 (0)492 – 56 10 20

TOGETHER FOR BETTER
ramen, deuren, vliesgevels en zonwering

Fo
to

g
ra

a
f:

H
e

n
n

ie
R

a
a
y

m
a

k
e

rs

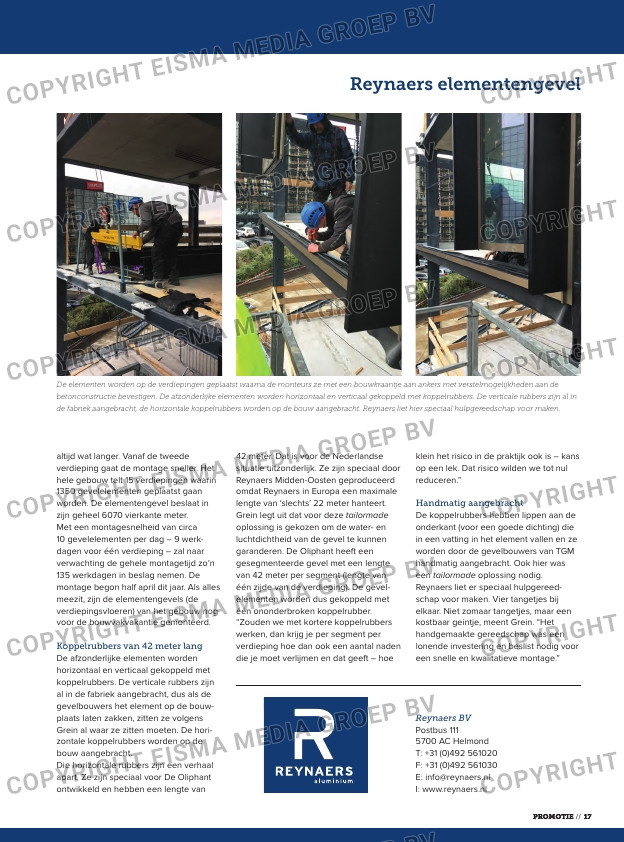

De elementen worden op de verdiepingen geplaatst waarna de monteurs ze met een bouwkraantje aan ankers met verstelmogelijkheden aan de

betonconstructie bevestigen. De afzonderlijke elementen worden horizontaal en verticaal gekoppeld met koppelrubbers. De verticale rubbers zijn al in

de fabriek aangebracht, de horizontale koppelrubbers worden op de bouw aangebracht. Reynaers liet hier speciaal hulpgereedschap voor maken.
