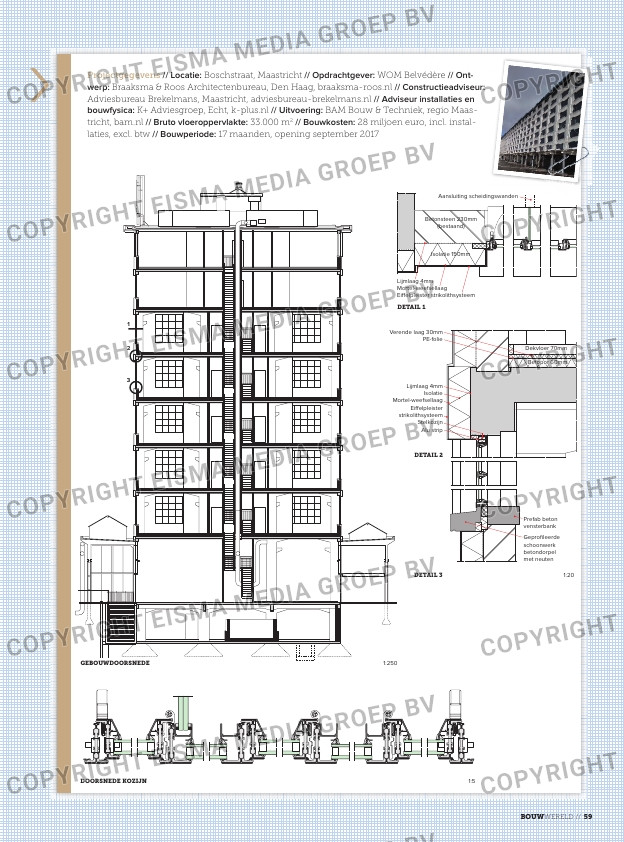

DOORSNEDE KOZIJN
1:250
DETAIL 2
Betopor 60mm
Verende laag 30mm
PE-folie
Dekvloer 70mm
Alu strip
Isolatie
Stelkozijn
DETAIL 3
Prefab beton
vensterbank
Geprofileerde
schoonwerk
betondorpel
met neuten
Lijmlaag 4mm
Mortel-weefsellaag
Eielpleister
strikolithsysteem
DETAIL 1
Betonsteen 230mm
(bestaand)
Lijmlaag 4mm
Isolatie 150mm
Mortel-weefsellaag
Eielpleister strikolithsysteem
Aansluiting scheidingswanden
1:20
1:5
GEBOUWDOORSNEDE
1
2
3
Projectgegevens // Locatie: Boschstraat, Maastricht // Opdrachtgever: woM Belvédère // Ont-
werp: Braaksma & roos Architectenbureau, den haag, braaksma-roos.nl // Constructieadviseur:
Adviesbureau Brekelmans, Maastricht, adviesbureau-brekelmans.nl // Adviseur installaties en
bouwfysica: k+ Adviesgroep, echt, k-plus.nl // Uitvoering: BAM Bouw & techniek, regio Maas-
tricht, bam.nl // Bruto vloeroppervlakte: 33.000 m2 // Bouwkosten: 28 miljoen euro, incl. instal-
laties, excl. btw // Bouwperiode: 17 maanden, opening september 2017
