V-vormige vinnen steken ruim voor de geperforeerde
elementen uit en delen zo de gevel op in vakken

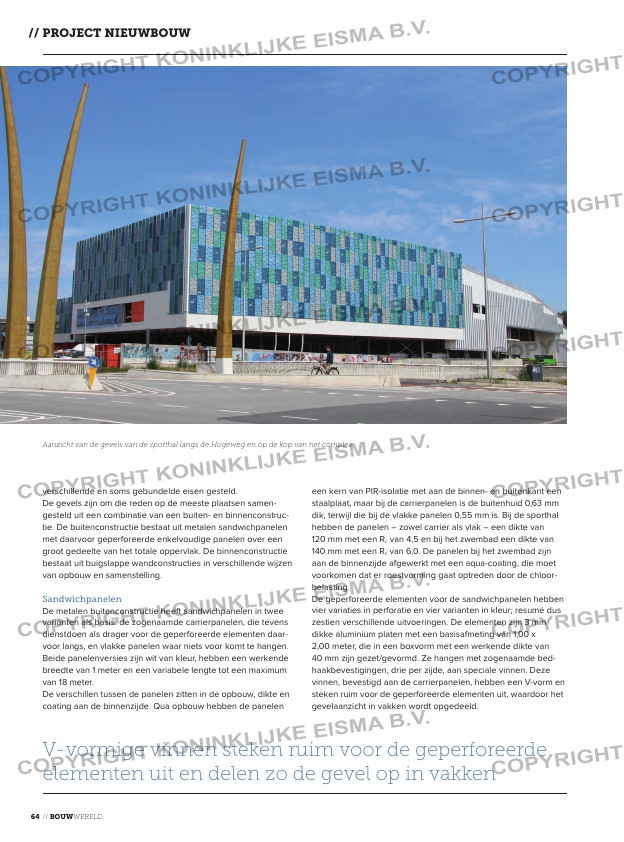

Aanzicht van de gevels van de sporthal langs de Hogeweg en op de kop van het complex.
verschillende en soms gebundelde eisen gesteld.
De gevels zijn om die reden op de meeste plaatsen samen
gesteld uit een combinatie van een buiten en binnenconstruc
tie. De buitenconstructie bestaat uit metalen sandwichpanelen
met daarvoor geperforeerde enkelvoudige panelen over een
groot gedeelte van het totale oppervlak. De binnenconstructie
bestaat uit buigslappe wandconstructies in verschillende wijzen
van opbouw en samenstelling.
Sandwichpanelen
De metalen buitenconstructie heeft sandwichpanelen in twee
varianten als basis: de zogenaamde carrierpanelen, die tevens
dienstdoen als drager voor de geperforeerde elementen daar
voor langs, en vlakke panelen waar niets voor komt te hangen.
Beide panelenversies zijn wit van kleur, hebben een werkende
breedte van 1 meter en een variabele lengte tot een maximum
van 18 meter.
De verschillen tussen de panelen zitten in de opbouw, dikte en
coating aan de binnenzijde. Qua opbouw hebben de panelen
een kern van PIRisolatie met aan de binnen en buitenkant een
staalplaat, maar bij de carrierpanelen is de buitenhuid 0,63 mm
dik, terwijl die bij de vlakke panelen 0,55 mm is. Bij de sporthal
hebben de panelen – zowel carrier als vlak – een dikte van
120 mm met een Rc van 4,5 en bij het zwembad een dikte van
140 mm met een Rc van 6,0. De panelen bij het zwembad zijn
aan de binnenzijde afgewerkt met een aquacoating, die moet
voorkomen dat er roestvorming gaat optreden door de chloor
belasting.
De geperforeerde elementen voor de sandwichpanelen hebben
vier variaties in perforatie en vier varianten in kleur; resumé dus
zestien verschillende uitvoeringen. De elementen zijn 3 mm
dikke aluminium platen met een basisafmeting van 1,00 x
2,00 meter, die in een boxvorm met een werkende dikte van
40 mm zijn gezet/gevormd. Ze hangen met zogenaamde bed
haakbevestigingen, drie per zijde, aan speciale vinnen. Deze
vinnen, bevestigd aan de carrierpanelen, hebben een Vvorm en
steken ruim voor de geperforeerde elementen uit, waardoor het
gevelaanzicht in vakken wordt opgedeeld.
