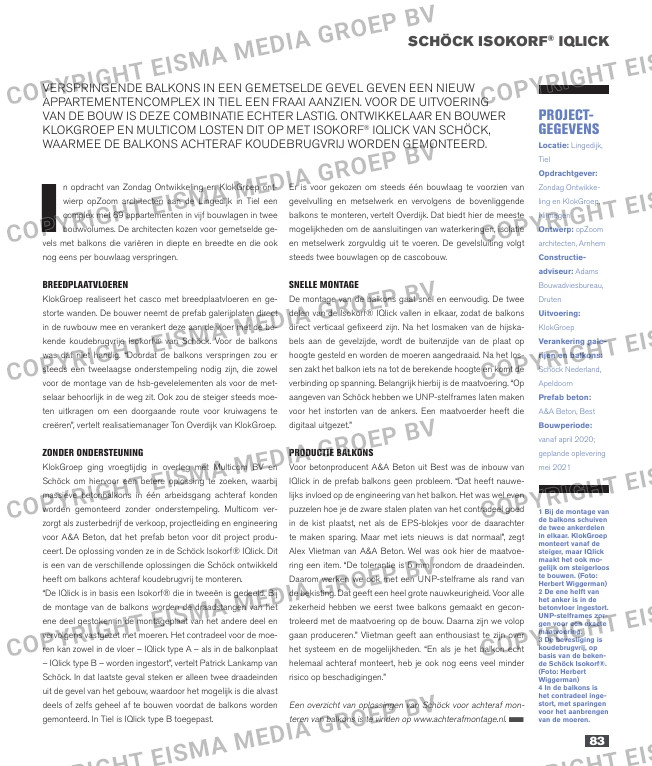

versprIngende balkons In een gemetselde gevel geven een nIeuw
appartementencomplex In tIel een fraaI aanzIen. voor de uItvoerIng
van de bouw Is deze combInatIe echter lastIg. ontwIkkelaar en bouwer
klokgroep en multIcom losten dIt op met Isokorf® IQlIck van schöck,
waarmee de balkons achteraf koudebrugvrIj worden gemonteerd.
i
n opdracht van zondag ontwikkeling en klokgroep ont-
wierp opzoom architecten aan de lingedijk in tiel een
complex met 69 appartementen in vijf bouwlagen in twee
bouwvolumes. de architecten kozen voor gemetselde ge-
vels met balkons die variëren in diepte en breedte en die ook
nog eens per bouwlaag verspringen.
Breedplaatvloeren
klokgroep realiseert het casco met breedplaatvloeren en ge-
storte wanden. de bouwer neemt de prefab galerijplaten direct
in de ruwbouw mee en verankert deze aan de vloer met de be-
kende koudebrugvrije Isokorf® van schöck. voor de balkons
was dat niet handig. “doordat de balkons verspringen zou er
steeds een tweelaagse onderstempeling nodig zijn, die zowel
voor de montage van de hsb-gevelelementen als voor de met-
selaar behoorlijk in de weg zit. ook zou de steiger steeds moe-
ten uitkragen om een doorgaande route voor kruiwagens te
creëren”, vertelt realisatiemanager ton overdijk van klokgroep.
Zonder ondersteuning
klokgroep ging vroegtijdig in overleg met multicom bv en
schöck om hiervoor een betere oplossing te zoeken, waarbij
massieve betonbalkons in één arbeidsgang achteraf konden
worden gemonteerd zonder onderstempeling. multicom ver-
zorgt als zusterbedrijf de verkoop, projectleiding en engineering
voor a&a beton, dat het prefab beton voor dit project produ-
ceert. de oplossing vonden ze in de schöck Isokorf® IQlick. dit
is een van de verschillende oplossingen die schöck ontwikkeld
heeft om balkons achteraf koudebrugvrij te monteren.
“de IQlick is in basis een Isokorf® die in tweeën is gedeeld. bij
de montage van de balkons worden de draadstangen van het
ene deel gestoken in de montageplaat van het andere deel en
vervolgens vastgezet met moeren. het contradeel voor de moe-
ren kan zowel in de vloer – IQlick type a – als in de balkonplaat
– IQlick type b – worden ingestort”, vertelt patrick lankamp van
schöck. In dat laatste geval steken er alleen twee draadeinden
uit de gevel van het gebouw, waardoor het mogelijk is die alvast
deels of zelfs geheel af te bouwen voordat de balkons worden
gemonteerd. In tiel is IQlick type b toegepast.
er is voor gekozen om steeds één bouwlaag te voorzien van
gevelvulling en metselwerk en vervolgens de bovenliggende
balkons te monteren, vertelt overdijk. dat biedt hier de meeste
mogelijkheden om de aansluitingen van waterkeringen, isolatie
en metselwerk zorgvuldig uit te voeren. de gevelsluiting volgt
steeds twee bouwlagen op de cascobouw.
snelle montage
de montage van de balkons gaat snel en eenvoudig. de twee
delen van de Isokorf® IQlick vallen in elkaar, zodat de balkons
direct verticaal gefixeerd zijn. na het losmaken van de hijska-
bels aan de gevelzijde, wordt de buitenzijde van de plaat op
hoogte gesteld en worden de moeren aangedraaid. na het los-
sen zakt het balkon iets na tot de berekende hoogte en komt de
verbinding op spanning. belangrijk hierbij is de maatvoering. “op
aangeven van schöck hebben we unp-stelframes laten maken
voor het instorten van de ankers. een maatvoerder heeft die
digitaal uitgezet.”
productie Balkons
voor betonproducent a&a beton uit best was de inbouw van
IQlick in de prefab balkons geen probleem. “dat heeft nauwe-
lijks invloed op de engineering van het balkon. het was wel even
puzzelen hoe je de zware stalen platen van het contradeel goed
in de kist plaatst, net als de eps-blokjes voor de daarachter
te maken sparing. maar met iets nieuws is dat normaal”, zegt
alex vlietman van a&a beton. wel was ook hier de maatvoe-
ring een item. “de tolerantie is 5 mm rondom de draadeinden.
daarom werken we ook met een unp-stelframe als rand van
de bekisting. dat geeft een heel grote nauwkeurigheid. voor alle
zekerheid hebben we eerst twee balkons gemaakt en gecon-
troleerd met de maatvoering op de bouw. daarna zijn we volop
gaan produceren.” vlietman geeft aan enthousiast te zijn over
het systeem en de mogelijkheden. “en als je het balkon echt
helemaal achteraf monteert, heb je ook nog eens veel minder
risico op beschadigingen.”
een overzicht van oplossingen van schöck voor achteraf mon-
teren van balkons is te vinden op www.achterafmontage.nl. n
Schöck ISokorf® IQlIck
1 Bij de montage van
de balkons schuiven
de twee ankerdelen
in elkaar. KlokGroep
monteert vanaf de
steiger, maar IQlick
maakt het ook mo-
gelijk om steigerloos
te bouwen. (Foto:
Herbert Wiggerman)
2 De ene helft van
het anker is in de
betonvloer ingestort.
UNP-stelframes zor-
gen voor een exacte
maatvoering.
3 De bevestiging is
koudebrugvrij, op
basis van de beken-
de Schöck Isokorf®.
(Foto: Herbert
Wiggerman)
4 In de balkons is
het contradeel inge-
stort, met sparingen
voor het aanbrengen
van de moeren.
project
gegevens
Locatie: lingedijk,
tiel
Opdrachtgever:
zondag ontwikke-
ling en klokgroep,
nijmegen
Ontwerp: opzoom
architecten, arnhem
Constructie-
adviseur: adams
bouwadviesbureau,
druten
Uitvoering:
klokgroep
Verankering gale-
rijen en balkons:
schöck nederland,
apeldoorn
Prefab beton:
a&a beton, best
Bouwperiode:
vanaf april 2020;
geplande oplevering
mei 2021
