Heldere structuur
Door de heldere opzet van het plan lag het constructieprincipe
voor de hand, volgens constructeur Johan Galjaard van ABT: “De
structuur is uitermate simpel door de drie zones waarin het ge
bouw is verdeeld. Daardoor konden we logische draaglijnen
bepalen in een orthogonaal grid. De grootste overspanning
betreft de zone van de grote sporthallen, met 56 m. De overige
zones hebben overspanningen van maximaal 16 m.”
De stalen vakwerken boven de grote sportaccommodaties lig
gen op onderlinge afstanden van 4,80 m. Vanwege de korte
hartophart afstanden was voor de stalen dakplaten geen ver
dere ondersteuning nodig en was het mogelijk met 48 vrijwel
dezelfde spanten de brede middenzone te overspannen. Door
uitsluitend gebruik te maken van handelsprofielen in de staal
kwaliteit S355 en door optimalisatie konden vele kilo’s construc
tiestaal worden bespaard. Uiteindelijk is er zo’n 2,6 miljoen kilo
constructiestaal gebruikt. In een eerder stadium is vanwege de
flexibiliteit ook naar de mogelijkheid van een vierzijdig dragend
ruimtevakwerk gekeken, waarbij veel minder kolommen nodig
zijn. Maar de opdrachtgever vond de kolommenrijen, die groten
deels samenvallen met wanden, geen probleem voor het hui
dige en toekomstige gebruik.
Hangende scheidingswand
Voor het bevestigen van de sportinstallaties, zoals ringstellen en
baskets, zijn hulpconstructies aan de hoofddraagconstructie
gehangen. Ter plaatse van de 9 m hoge flexibele scheidings
wand tussen de twee breedtesportzalen is zelfs een volledig
extra spant geplaatst, waar de wand aan hangt.
Stabiliteit ontleent de constructie aan windverbanden. Het grote
dak van 20.000 m2 kan centimeters uitzetten en krimpen als
gevolg van thermische werking. Daarom zijn twee parallelle
dilatatievoegen aangebracht. Deze vallen samen met brand
scheidingen. Bij het bruggebouw, langs het lensvormige plein
zijn windverbanden vermeden vanwege de vrije onderdoorgang.
Hier is gekozen voor een losstaand gebouw waarvan de kolom
men momentvast zijn ingeklemd in de fundering.
Breekdetails
Vanwege de grote bezoekersaantallen en de maximale lengte
van de vluchtwegen was het bewaken van de brandveiligheid
een grote opgave. Het gebouw leende zich goed voor indeling
in brandcompartimenten, waarmee een sprinklerinstallatie ach
terwege kon blijven. Ook voor de detaillering van de constructie
had dat gevolgen. Zo is er consequent gewerkt met breek
details. Die zorgen ervoor dat bij een brandend compartiment de
aanliggende balk afbreekt van de oplegging, zonder de kolom
en de balk van het belendende compartiment mee te trekken.
Toch geen kelder op staal
Aanvankelijk zou het hele sportcomplex op staal gefundeerd
worden op de geplande kelder. Dat zou hier prima kunnen van
wege de draagkracht van de zandlaag op minus 4 meter en het
lichte gewicht van de bovenbouw. Met het vervallen van het
commerciële programma dat Vestia als eerdere ontwikkelaar
voor ogen stond, verdwenen echter ook de parkeer en fietsen
kelder. Daarom is een paalfundering aangelegd. Galjaard be
treurt dit: “Die kelder was een heel efficiënte oplossing voor de
fundering. Zo had de gemeente relatief goedkope parkeerplek
ken kunnen creëren. Nu vindt het parkeren plaats op maaiveld.”

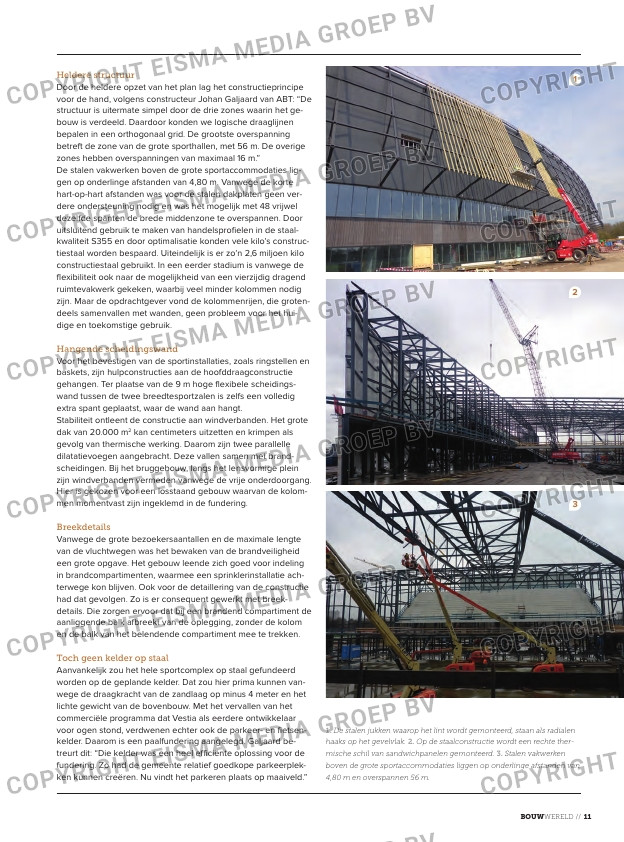

1. De stalen jukken waarop het lint wordt gemonteerd, staan als radialen
haaks op het gevelvlak. 2. Op de staalconstructie wordt een rechte ther
mische schil van sandwichpanelen gemonteerd. 3. Stalen vakwerken
boven de grote sportaccommodaties liggen op onderlinge afstanden van
4,80 m en overspannen 56 m.
