briceerd op het glas zijn verlijmd. Kleine nokken op deze stalen
strippen zijn – vrijwel uit het zicht – van onderaf vastgeschroefd
aan het beton. Uiterst spannende sterktetesten toonden aan dat
de sterkte van de verbinding alle verwachtingen overtreft.

Constructie
Het betonnen deel is vooraf in de fabriek vervaardigd. Om de
trap op zijn plek te krijgen, is een speciaal frame ontworpen
waardoor plaatsing relatief moeiteloos kon plaatsvinden. Tijdens
het plaatsen werd de trap constructief verankerd. Opvolgend
vond er een voorbelasting van de trap plaats, om vervormingen
door kruip te versnellen. Dit proces werd zeer nauw gevolgd.
Hierna werd de trap ingemeten en het glas op maat geprodu-
ceerd. Pas na het plaatsen van de glazen leuningen kon de trap-
constructie in gebruik worden genomen.
Door de balustrade constructief te verbinden, zijn het beton en
de balustrade gaan samenwerken als een hybride constructie.
Door mogelijke kruip in het beton zal de spanning in de verbin-
ding en dus ook in het glas toenemen. Deze situatie is be-
schouwd waarbij een conservatieve lage stijfheid van het beton
is meegenomen en het glas het volledige gewicht en de belas-
ting van de gehele trap draagt. In de praktijk is een groot deel
van de kruip al opgewekt door de trap voor te belasten. De trap
is in meerdere fasen berekend en meerdere scenario’s zijn be-
schouwd. Zo is het betondeel van de trap voldoende sterk om in
de zogeheten uiterste grenstoestand zonder balustrade de be-
lastingen te kunnen dragen. Het glas zorgt ervoor dat de trap
ook voldoende stijfheid biedt.

Stortproces
Door de extreme slankheid, de grote breedte van de trap, de
monoliete uitvoering, de antraciet kleurstof en de grote hoeveel-
heid wapening was het stortproces voor normale maatstaven
onmogelijk en waren testen noodzakelijk. Bij de eerste testen
bleek bij de stort de lucht moeilijk uit de mal te verdrijven. Hierbij
bleven er niet alleen luchtbelletjes aan de kist plakken, maar
waren ook complete delen niet volgestroomd met beton. De mal
werd als het ware aan de bovenzijde afgesloten door het beton,
waardoor het betonniveau niet meer kon stijgen. In tegenstelling
tot normaal beton dat minder visceus is, kon de lucht niet door
het beton naar de bovenzijde van de mal komen; de luchtkamer
was afgesloten. Dit is verholpen door de kist te voorzien van
speciale luchtkanalen en zeer fijnmazige verdichtingstechniek.

Testen
Om het draagvermogen van de trap te kunnen garanderen, is
voorafgaand aan het ontwerp van de trap de betonmortel met
de vezels getest. Ook is het glas beproefd met een slingerproef.
Omdat de verbinding tussen glas en beton compleet nieuw is,
moest deze ook worden onderzocht. Hiervoor zijn kleine sam-
ples met de verbinding zowel kort- als langdurend beproefd.
De sierlijke trap gaat zowel productietechnisch als rekentech-
nisch ver voorbij de grens van het gangbare. Het revolutionaire
ontwerp is een demonstratie van de mogelijkheden van UHSB
en glas; UHSB toont zich hierbij als materiaal dat veelzijdig toe-
pasbaar – zelfs in dunne platen – en nagenoeg onderhoudsvrij
is. Het glas inspireert als constructief draagkrachtig materiaal dat
nu zelfs op de kopse zijde verbonden kan worden aan allerlei
materialen, zoals UHSB. ABT voorziet een mooie toekomst voor
UHSB en glas en de hybride combinatie in slanke constructies.

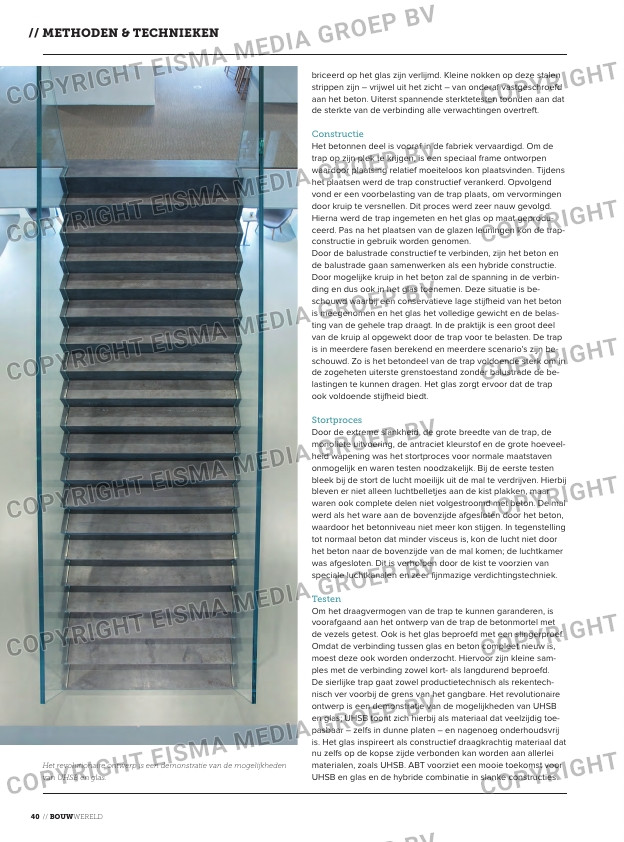

Het revolutionaire ontwerp is een demonstratie van de mogelijkheden

van UHSB en glas.
