1:500
15770+
11325+
5425+
1400+
Peil=0
GEBOUWDOORSNEDE
Jazzzaal
Opnamestudio
PLATTEGROND VERDIEPING 0/1
Hoofd-
entree
Grote zaal
Foyer
Kantine
Jazzclub
E
n
se
m
b
le
lo
ka
al
VARIANTEN DEKVLOER
Vloerafwerking
Cementdek/anhydriet
Cementgebonden plaat
Minerale wol
PC drukvaste isolatie
9
5
4
0
-1
5 70
Vloerafwerking
Gewapend betonvloer
Cementgebonden plaat
Luchtspouw
Minerale wol
CDM-blokken op vulplaat
1:750
DUBBELE KOLOM JAZZCLUB
Staalkolom
Minerale
wol 50mm
Staalkolom ihw samengesteld uit
twee schalen
DETAIL GEVEL JAZZCLUB
160 131 136 100 33
Luchtdicht
afgeplakt
Dwarskracht-
deuvel
P
re
fa
b
b
e
to
n
16
0
m
m
lo
s
va
n
c
o
n
st
ru
ct
ie
Geveldrager
Betonlatei met
steenstrips
5
3
6
130
Harde isolatie
DPC-folie
StaalkolomAkoestisch paneel 60mm
Multiplex
Gipsvezelplaat
Designvilt
Kitvoeg op rugvulling
Afdichtingsband
Luchtdicht afgekit
37 453
4025+
Dilatatie
Akoestische
panelen plafond
Gipsvezelplaat
12,5mm
Dampr. folie
C-profiel 100mm
Gipsplaat 12,5mm
HORIZONTALE DOORSNEDE GEVEL
Kolom
Beton-
blad
Ontkoppeling
Alu waterslagAlu kozijnAkoestisch paneel 40mm
Multiplex
Kitvoeg op rugvulling
Steenwol
Gipsvezelplaat 12,5mm
Dampr. folie
C-profiel 100mm
Gipsplaat 12,5mm
VARIANT WANDOPBOUW
Wandafwerking
Gipsvezelplaat 12,5mm
Gipsplaat 12,5mm
C-profielen
Minerale wol
Spouw > 75mm
Kalkzandsteen 150mm
Kolom
Ontkoppeling
5
0
11
0
4
5
-1
5
Absorberende wand-
panelen waar nodig
1:20

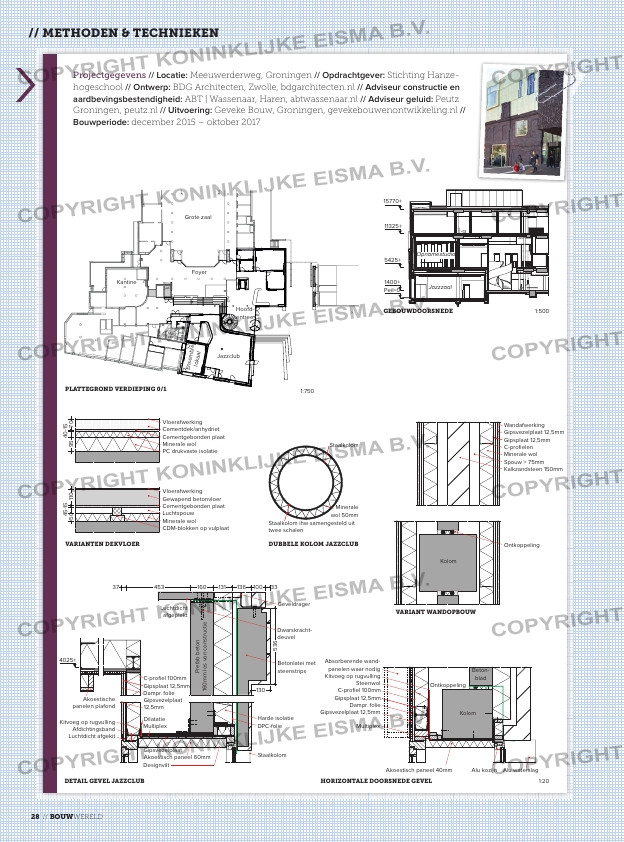

Projectgegevens // Locatie: Meeuwerderweg, Groningen // Opdrachtgever: stichting Hanze-
hogeschool // Ontwerp: BdG architecten, Zwolle, bdgarchitecten.nl // Adviseur constructie en
aardbevingsbestendigheid: aBT | wassenaar, Haren, abtwassenaar.nl // Adviseur geluid: Peutz
Groningen, peutz.nl // Uitvoering: Geveke Bouw, Groningen, gevekebouwenontwikkeling.nl //
Bouwperiode: december 2015 – oktober 2017
