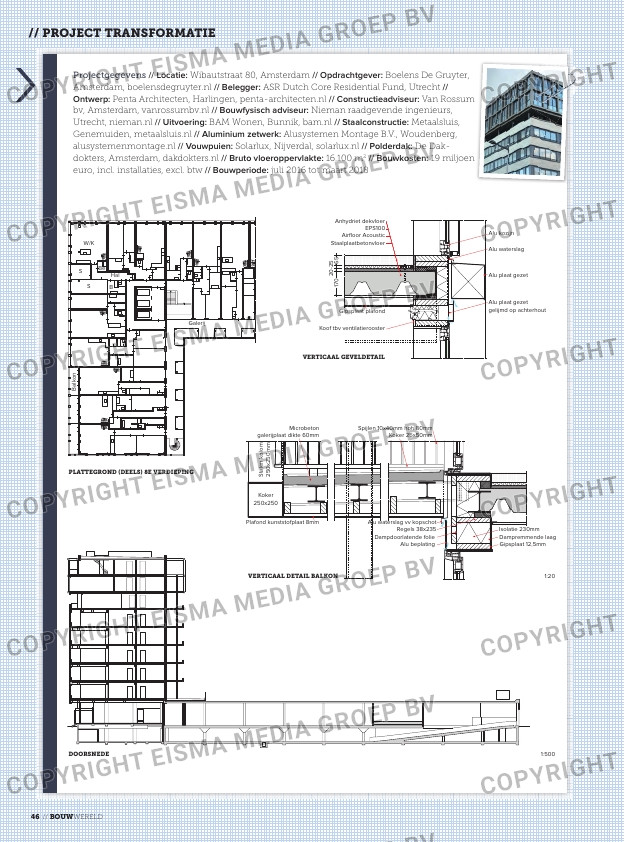

PLATTEGROND (DEELS) 8E VERDIEPING
W/K
Hal
Be
B
B
al
ko
n
DOORSNEDE
VERTICAAL GEVELDETAIL
EPS100
Airfloor Acoustic
Anhydriet dekvloer
Staalplaatbetonvloer
Koof tbv ventilatierooster
Gipsplaat plafond
Alu kozijn
Alu waterslag
Alu plaat gezet
17
0
2
0
-2
5 6
5
Alu plaat gezet
gelijmd op achterhout
S
S
Galerij
1:20
1:500
VERTICAAL DETAIL BALKON
S
ta
le
n
k
o
lo
m
2
5
0
x2
5
0
m
m
Spijlen 10x40mm hoh 80mm
Koker 25x50mm
Microbeton
galerijplaat dikte 60mm
Koker
250×250
Plafond kunststofplaat 8mm Alu waterslag vv kopschot
Gipsplaat 12,5mm
Dampremmende laag
Regels 38×235
Dampdoorlatende folie
Isolatie 230mm
Alu beplating
Projectgegevens // Locatie: wibautstraat 80, amsterdam // Opdrachtgever: boelens de gruyter,
amsterdam, boelensdegruyter.nl // Belegger: asr dutch Core residential Fund, utrecht //
Ontwerp: Penta architecten, harlingen, penta-architecten.nl // Constructieadviseur: van rossum
bv, amsterdam, vanrossumbv.nl // Bouwfysisch adviseur: nieman raadgevende ingenieurs,
utrecht, nieman.nl // Uitvoering: baM wonen, bunnik, bam.nl // Staalconstructie: Metaalsluis,
genemuiden, metaalsluis.nl // Aluminium zetwerk: alusystemen Montage b.v., woudenberg,
alusystemenmontage.nl // Vouwpuien: solarlux, nijverdal, solarlux.nl // Polderdak: de dak-
dokters, amsterdam, dakdokters.nl // Bruto vloeroppervlakte: 16.100 m2 // Bouwkosten: 19 miljoen
euro, incl. installaties, excl. btw // Bouwperiode: juli 2016 tot maart 2018
