wordt naar achteren toe ten opzichte van
het maaiveld dus steeds lager.
De ontwerpers wilden zoveel mogelijk
uitzicht en kozen er daarom voor om de
draagconstructie niet als portalen in de
gevel te zetten, maar juist in het midden
te plaatsen middels dezelfde Y-vormige
kolommen als in de fietsparkeergarage.
Op die Y-vormige kolommen (verzinkt en
gepoedercoat) is een dakconstructie
gemaakt van tot een frame aaneengelast
stripstaal (geschoopeerd). Samen met
Octatube is gekeken naar het optimum
van hoogte en dikte van het stripstaal en
de invloed daarvan op de daglichttoetre-
ding. Met vijfhoeken bleek de constructie
behoorlijk dicht te lopen, zodat uiteinde-
lijk gekozen is voor – langgerekte –
zeshoeken. Het staal is 20 mm dik en
300 mm hoog. Bij de dakrand verjongt
dat naar een hoogte van 200 mm.
Prefabricage in drie delen
Octatube heeft van tevoren een mockup
gemaakt van de frames, vertelt project-
leider Iris Rombouts van Octatube. Daarin
is samen met de architect bepaald waar
gezette doorgaande staalprofielen werden
gebruikt en waar verbindingen zijn gelast.
Octatube heeft het dak in de eigen werk-
plaats geprefabriceerd in drie delen van
elk ongeveer 11 x 4 meter. Die zijn in het
werk aan elkaar verbonden middels een
liplas, waarvoor het staal van beide
frames verjongd is naar een dikte van
10 mm. De twee lippen zijn met vier in het
vlak vallende rvs-bussen aan elkaar ver-
bonden.
Het glas is op het stalen frame bevestigd
met klemplaatjes. Het glas van de wand is
onderaan bevestigd op een betonnen
opstand en is bovenaan tegen de zijkan-
ten van het frame geklemd. De verbin-
ding tussen glazen wand en glazen dak is
structureel gekit om zo een lijnoplegging
te krijgen voor windzuiging.
Stabiliteit
Het dak van de entree heeft een lengte
van 34 meter en een breedte van ruim
4 meter. Het glazen dak wordt gedragen
door vier Y-vormige kolommen en een
portaal bij de entree. In dat portaal –
staalprofielen bekleed met rvs – is ook
een rolluik verwerkt voor afsluiting tijdens
enkele nachtelijke uren.
De Y-vormige kolommen worden naar
binnen toe steeds hoger. De glazen wan-
den ein digen op maaiveld en worden dus
steeds lager. De glasdikte is daarop aan-

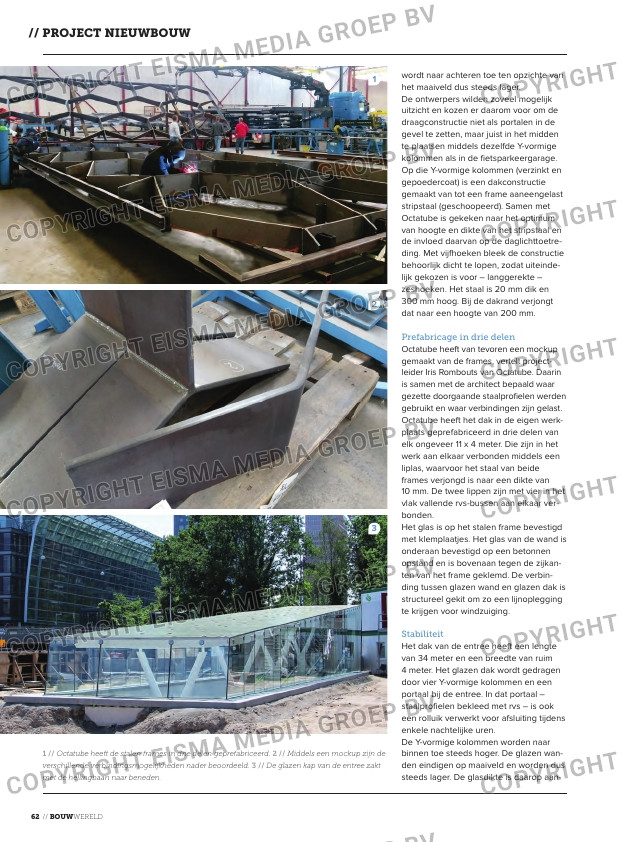

1 // Octatube heeft de stalen frames in drie delen geprefabriceerd. 2 // Middels een mockup zijn de
verschillende verbindingsmogelijkheden nader beoordeeld. 3 // De glazen kap van de entree zakt
met de hellingbaan naar beneden.
