de zijgevel zijn twee glazen vinnen aan-
gebracht. Ook die gaan bij het dakvlak
haaks over in een horizontaal geplaatste
vin. Dit is echter vooral een esthetische
keuze om een goede beëindiging te
krijgen. De vin eindigt dan ook tegen de
vin in de andere richting.
De gevel is in de hoogte opgedeeld in
drie delen, met daarachter horizontale
glazen vinnen. Deze horizontale ringen
hebben een belangrijke rol voor de wind-
belasting op de glasgevel, die hiermee
wordt afgevoerd naar de kasteelmuren.
Gelijmde hoekverbindingen
De vinnen bestaan uit drie lagen glas, wat
ook constructief nodig is vanwege veilig-
heid bij eventuele breuk van een of twee
lagen. Die opbouw benutte ABT om de
hoekverbindingen tussen gevelvin en
dakvin onzichtbaar uit te voeren middels
een methode die lijkt op een vingerlas.
Daarvoor zijn bij zowel de dakvin als de
gevelvin de buitenste ruiten korter ge-
houden dan de middelste ruit. De middel-
ste ruit van de dakvin is vervolgens opge-
legd op de middelste ruit van de gevelvin,
waarna aan beide zijden een strook bui-
tenruit is opgelijmd, die dus over beide
vinnen doorloopt. Ook de hoekpunten
van de horizontale vinnen zijn op deze
manier gemaakt.
Deze verbinding is in de fabriek gemaakt.
Wat dus wel consequenties had voor het
vervoer. Transport, maakbaarheid, han-
teerbaarheid en constructieve overwegin-
gen leidden ertoe dat besloten werd om
de horizontale vinnen uit één deel te
laten bestaan en de verticale gevelvinnen
op te delen. Daardoor kon in het werk
ring voor ring worden gestapeld, met tot
slot de halve portalen voor het dak. Be-
langrijk aandachtspunt was de montage
van de horizontale vinnen. “Vooral het
neerleggen was kritisch, omdat de vinnen
dan in de slapste richting worden belast.
Om dat te voorkomen zijn ze helemaal
ingepakt in houten kratten.”
Geïnspireerd door houtverbinding
Een uitdaging zat voor ABT vooral in het
kruispunt van de horizontale en de ver-
ticale vinnen. De traditionele verbinding
daarvoor bestaat uit hoeklijnen in alle
hoeken, die vervolgens met bouten door
gaten in het glas met elkaar worden ver-
bonden. Veel staal dus. En dat was in dit
geval absoluut ongewenst. De glascon-
structeurs ontwierpen hiervoor een nieu-
we verbinding, geïnspireerd op houtver-

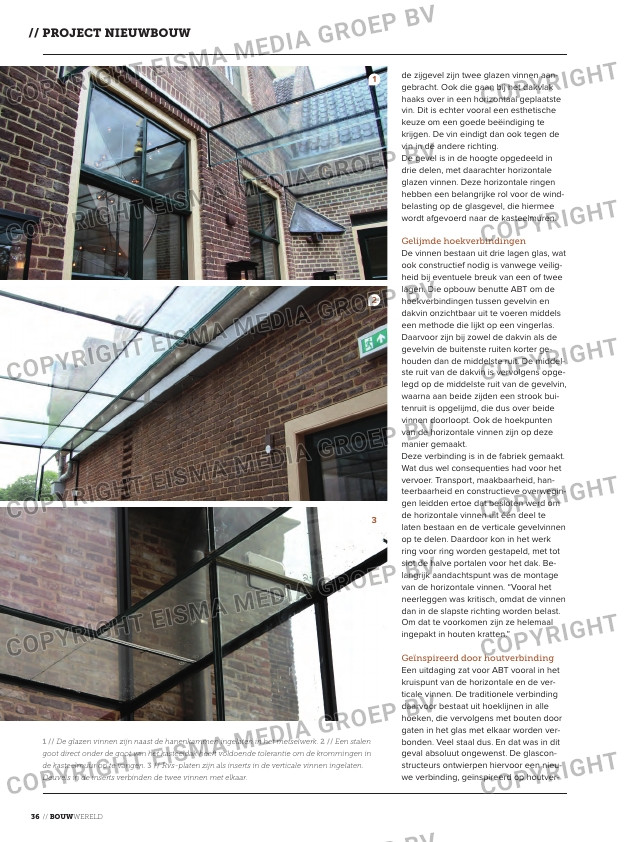

1 // De glazen vinnen zijn naast de hanenkammen ingelaten in het metselwerk. 2 // Een stalen
goot direct onder de goot van het kasteeldak heeft voldoende tolerantie om de krommingen in
de kasteelmuur op te vangen. 3 // Rvs-platen zijn als inserts in de verticale vinnen ingelaten.
Deuvels in de inserts verbinden de twee vinnen met elkaar.
