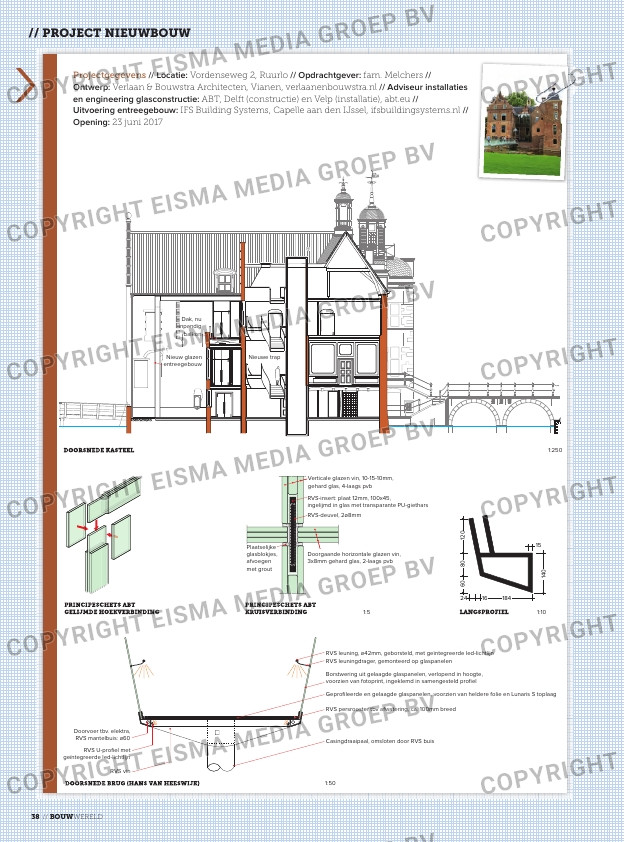

Nieuw glazen
entreegebouw
Dak, nu
inpandig
balkon
Nieuwe trap
1:250
Doorgaande horizontale glazen vin,
3x8mm gehard glas, 2-laags pvb
Verticale glazen vin, 10-15-10mm,
gehard glas, 4-laags pvb
RVS-insert: plaat 12mm, 100×45,
ingelijmd in glas met transparante PU-giethars
RVS-deuvel, 2ø8mm
Plaatselijke
glasblokjes,
afvoegen
met grout
14
0
15
1841624
6
0
8
0
12
0
1:5 1:10
1:50
Borstwering uit gelaagde glaspanelen, verlopend in hoogte,
voorzien van fotoprint, ingeklemd in samengesteld profiel
RVS leuning, ø42mm, geborsteld, met geïntegreerde led-lichtlijn
RVS leuningdrager, gemonteerd op glaspanelen
RVS persrooster tbv afwatering, ca. 100mm breed
Geprofileerde en gelaagde glaspanelen, voorzien van heldere folie en Lunaris S toplaag
RVS vin
RVS U-profiel met
geïntegreerde led-lichtlijn
Casingdraaipaal, omsloten door RVS buis
Doorvoer tbv. elektra,
RVS mantelbuis: ø60
Projectgegevens // Locatie: vordenseweg 2, ruurlo // Opdrachtgever: fam. Melchers //
Ontwerp: verlaan & Bouwstra architecten, vianen, verlaanenbouwstra.nl // Adviseur installaties
en engineering glasconstructie: aBt, delft (constructie) en velp (installatie), abt.eu //
Uitvoering entreegebouw: iFs Building systems, capelle aan den iJssel, ifsbuildingsystems.nl //
Opening: 23 juni 2017
38 // Bouwwereld
// projecT nieuwBouw
