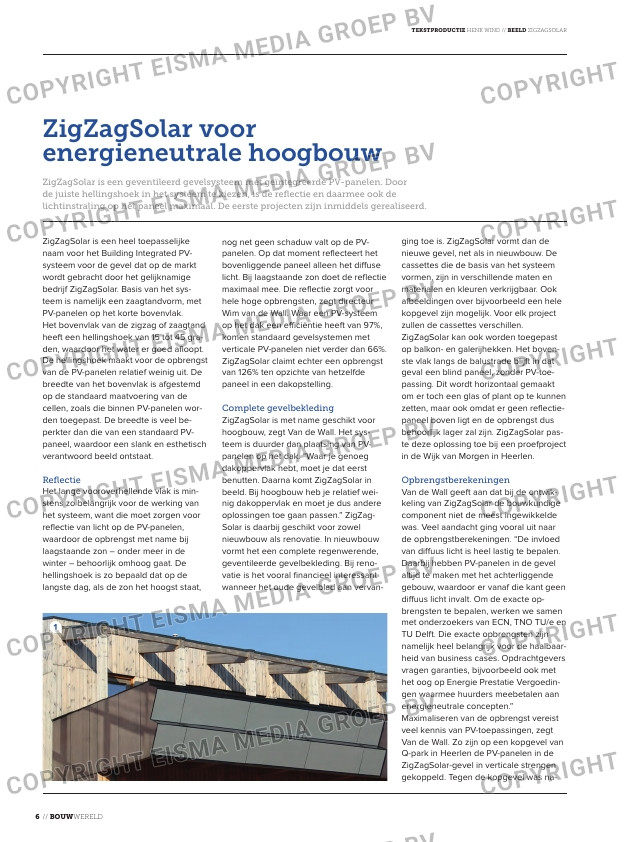

Pagina 6 van: Bouwwereld #7/8 2017
ZigZagSolar voor
energieneutrale hoogbouw
ZigZagSolar is een geventileerd gevelsysteem met geïntegreerde PV-panelen. Door
de juiste hellingshoek in het systeem te kiezen, is de reflectie en daarmee ook de
lichtinstraling op het paneel maximaal. De eerste projecten zijn inmiddels gerealiseerd.
ZigZagSolar is een heel toepasselijke
naam voor het Building Integrated PV-
systeem voor de gevel dat op de markt
wordt gebracht door het gelijknamige
bedrijf ZigZagSolar. Basis van het sys-
teem is namelijk een zaagtandvorm, met
PV-panelen op het korte bovenvlak.
Het bovenvlak van de zigzag of zaagtand
heeft een hellingshoek van 15 tot 45 gra-
den, waardoor het water er goed afloopt.
De hellingshoek maakt voor de opbrengst
van de PV-panelen relatief weinig uit. De
breedte van het bovenvlak is afgestemd
op de standaard maatvoering van de
cellen, zoals die binnen PV-panelen wor-
den toegepast. De breedte is veel be-
perkter dan die van een standaard PV-
paneel, waardoor een slank en esthetisch
verantwoord beeld ontstaat.
Reflectie
Het lange vooroverhellende vlak is min-
stens zo belangrijk voor de werking van
het systeem, want die moet zorgen voor
reflectie van licht op de PV-panelen,
waardoor de opbrengst met name bij
laagstaande zon – onder meer in de
winter – behoorlijk omhoog gaat. De
hellingshoek is zo bepaald dat op de
langste dag, als de zon het hoogst staat,
ging toe is. ZigZagSolar vormt dan de
nieuwe gevel, net als in nieuwbouw. De
cassettes die de basis van het systeem
vormen, zijn in verschillende maten en
materialen en kleuren verkrijgbaar. Ook
afbeeldingen over bijvoorbeeld een hele
kopgevel zijn mogelijk. Voor elk project
zullen de cassettes verschillen.
ZigZagSolar kan ook worden toegepast
op balkon- en galerijhekken. Het boven-
ste vlak langs de balustrade blijft in dat
geval een blind paneel, zonder PV-toe-
passing. Dit wordt horizontaal gemaakt
om er toch een glas of plant op te kunnen
zetten, maar ook omdat er geen reflectie-
paneel boven ligt en de opbrengst dus
behoorlijk lager zal zijn. ZigZagSolar pas-
te deze oplossing toe bij een proefproject
in de Wijk van Morgen in Heerlen.
Opbrengstberekeningen
Van de Wall geeft aan dat bij de ontwik-
keling van ZigZagSolar de bouwkundige
component niet de meest ingewikkelde
was. Veel aandacht ging vooral uit naar
de opbrengstberekeningen. “De invloed
van diffuus licht is heel lastig te bepalen.
Daarbij hebben PV-panelen in de gevel
altijd te maken met het achterliggende
gebouw, waardoor er vanaf die kant geen
diffuus licht invalt. Om de exacte op-
brengsten te bepalen, werken we samen
met onderzoekers van ECN, TNO TU/e en
TU Delft. Die exacte opbrengsten zijn
namelijk heel belangrijk voor de haalbaar-
heid van business cases. Opdrachtgevers
vragen garanties, bijvoorbeeld ook met
het oog op Energie Prestatie Vergoedin-
gen waarmee huurders meebetalen aan
energieneutrale concepten.”
Maximaliseren van de opbrengst vereist
veel kennis van PV-toepassingen, zegt
Van de Wall. Zo zijn op een kopgevel van
Q-park in Heerlen de PV-panelen in de
ZigZagSolar-gevel in verticale strengen
gekoppeld. Tegen de kopgevel was na-
nog net geen schaduw valt op de PV-
panelen. Op dat moment reflecteert het
bovenliggende paneel alleen het diffuse
licht. Bij laagstaande zon doet de reflectie
maximaal mee. Die reflectie zorgt voor
hele hoge opbrengsten, zegt directeur
Wim van de Wall. Waar een PV-systeem
op het dak een efficiëntie heeft van 97%,
komen standaard gevelsystemen met
verticale PV-panelen niet verder dan 66%.
ZigZagSolar claimt echter een opbrengst
van 126% ten opzichte van hetzelfde
paneel in een dakopstelling.
Complete gevelbekleding
ZigZagSolar is met name geschikt voor
hoogbouw, zegt Van de Wall. Het sys-
teem is duurder dan plaatsing van PV-
panelen op het dak. “Waar je genoeg
dakoppervlak hebt, moet je dat eerst
benutten. Daarna komt ZigZagSolar in
beeld. Bij hoogbouw heb je relatief wei-
nig dakoppervlak en moet je dus andere
oplossingen toe gaan passen.” ZigZag-
Solar is daarbij geschikt voor zowel
nieuwbouw als renovatie. In nieuwbouw
vormt het een complete regenwerende,
geventileerde gevelbekleding. Bij reno-
vatie is het vooral financieel interessant
wanneer het oude gevelblad aan vervan-
