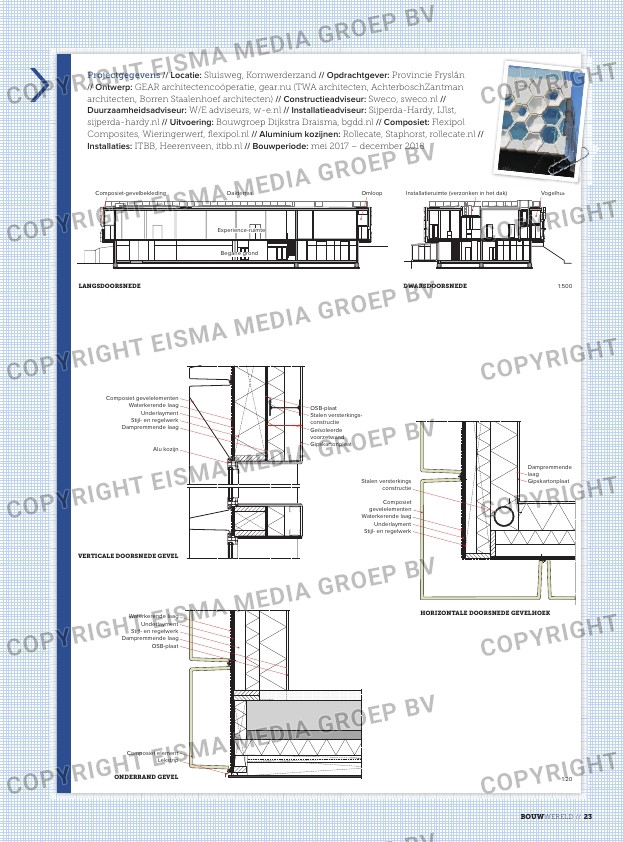

DWARSDOORSNEDE
VogelhutInstallatieruimte (verzonken in het dak)
LANGSDOORSNEDE
OmloopComposiet-gevelbekleding Dakterras
Begane grond
Experience-ruimte
1:500
VERTICALE DOORSNEDE GEVEL
Composiet gevelelementen
Waterkerende laag
Underlayment
Stijl- en regelwerk
Dampremmende laag
OSB-plaat
Alu kozijn
Stalen versterkings-
constructie
Geïsoleerde
voorzetwand
Gipskartonplaat
ONDERRAND GEVEL
Lekstrip
Composiet element
OSB-plaat
Waterkerende laag
Underlayment
Stijl- en regelwerk
Dampremmende laag
HORIZONTALE DOORSNEDE GEVELHOEK
Composiet
gevelelementen
Waterkerende laag
Underlayment
Stijl- en regelwerk
Dampremmende
laag
Stalen versterkings
constructie
Gipskartonplaat
1:20
Projectgegevens // Locatie: sluisweg, kornwerderzand // Opdrachtgever: provincie Fryslân
// Ontwerp: Gear architectencoöperatie, gear.nu (twa architecten, achterboschZantman
architecten, Borren staalenhoef architecten) // Constructieadviseur: sweco, sweco.nl //
Duurzaamheidsadviseur: w/e adviseurs, w-e.nl // Installatieadviseur: sijperda-Hardy, iJlst,
sijperda-hardy.nl // Uitvoering: Bouwgroep dijkstra draisma, bgdd.nl // Composiet: Flexipol
composites, wieringerwerf, fl exipol.nl // Aluminium kozijnen: rollecate, staphorst, rollecate.nl //
Installaties: itBB, Heerenveen, itbb.nl // Bouwperiode: mei 2017 – december 2018
23Bouwwereld //
