verder in op de algemene ontwerpaspec
ten voor dergelijke dilataties. Hierbij
wordt voor verticale bouwfysische dilata
ties onder meer een minimale vrije voeg
breedte van 5 mm (bij open voegen) en
10 mm (bij gevulde voegen) geadviseerd.
Uiteraard is de voegbreedte hierbij afhan
kelijk van de maximale onderlinge afstand
tussen de dilataties.
De aangetroffen dilataties voldoen niet
aan deze basiseisen. De vrije voegbreed
te is onvoldoende om de optredende
uitzettingen op te vangen. Enerzijds door
een te smalle voeg, anderzijds door een
onzorgvuldige uitvoering waarbij de voe
gen gevuld zijn met cementresten. Hier
door ontstaan op warme dagen grote
stuikspanningen, waardoor breuk of af
schilfering kan optreden. Doordat ter
plaatse van de betonnen lateien gebruik
is gemaakt van dunne verlijmde steen
strips resulteren de stuikspanningen in
het bezwijken van de lijmverbinding en
losraken van de strips.
Tijdelijke omkisting
In afwachting van een permanente oplos
sing zijn direct preventieve maatregelen
genomen. Losse en onthechte delen zijn
overal verwijderd. De resterende met
steenstrips beklede vlakken zijn tijdelijk
voorzien van een houten omkisting, waar
door het risico op vallende steenscherven
of steenstrips wordt weggenomen.
Maatregelen
Om verdere schade op termijn te voorko
men, besluiten partijen het dilatatieplan te
herzien. Bestaande dilataties moeten wor
den verbreed en voorzien van een elasti
sche afdichting. Tevens moeten extra
dilataties worden ingezaagd ter plaatse
van gevelopeningen waar deze ontbreken.
De stenen onder de stalen geveldragers in
de penanten moeten worden ingekort,
zodat een vrij horizontale dilatatie onder
de geveldragers ontstaat.
Het plan is verder om de betonnen la
teien te ontdoen van de steenstrips om
ze vervolgens te bekleden met een terug
liggend buitengevelstucwerk met steen
motief. Uiteraard zodanig dat de nieuwe
afwerklagen rondom voldoende worden
vrijgelaten van het omringende metsel
werk. Het oorspronkelijke gevelbeeld
wordt hiermee in stand gehouden, terwijl
voetgangers en fietsers weer met een
gerust hart kunnen passeren.
Meer informatie: technoconsult.nl
KOUDE VOEG
OPEN VOEG
GEVULDE VOEG
5mm
10mm Terugliggende kitvoeg op foamrug
of weerbestendig schuimband 1:10
Voor baksteen

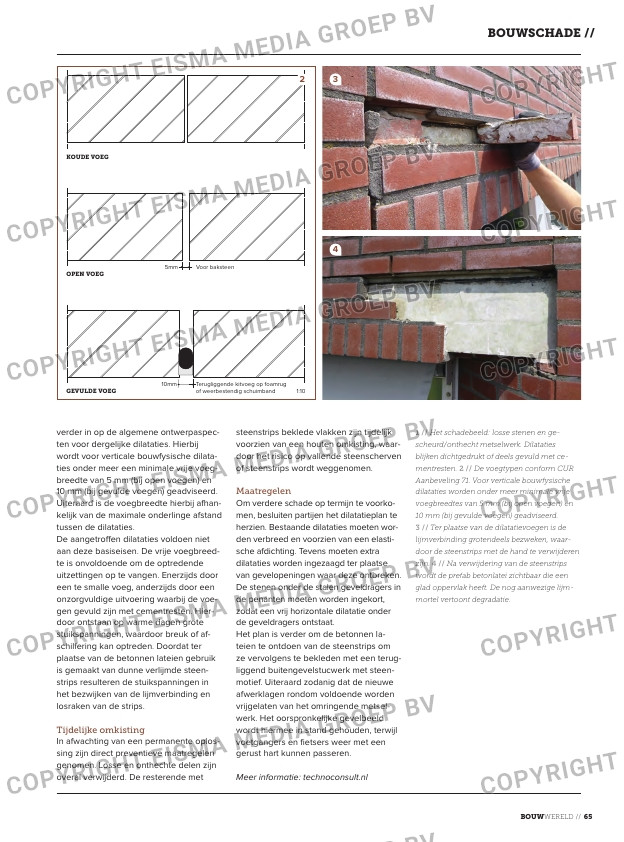

1 // Het schadebeeld: losse stenen en ge-
scheurd/onthecht metselwerk. Dilataties
blijken dichtgedrukt of deels gevuld met ce-
mentresten. 2 // De voegtypen conform CUR
Aanbeveling 71. Voor verticale bouwfysische
dilataties worden onder meer minimale vrije
voegbreedtes van 5 mm (bij open voegen) en
10 mm (bij gevulde voegen) geadviseerd.
3 // Ter plaatse van de dilatatievoegen is de
lijmverbinding grotendeels bezweken, waar-
door de steenstrips met de hand te verwijderen
zijn. 4 // Na verwijdering van de steenstrips
wordt de prefab betonlatei zichtbaar die een
glad oppervlak heeft. De nog aanwezige lijm-
mortel vertoont degradatie.
