Het museum- en onderzoeksinstituut Naturalis Biodiversity Cen-
ter is fors uitgebreid. Het museumgebouw was in 1998 gebouwd
en berekend op de ontvangst van circa 150.000 bezoekers,
maar groeit nu qua omvang naar het drievoudige. Ook het aantal
onderzoekers dat aan dit topinstituut voor biodiversiteit werkt, is
enorm toegenomen. Naast het bestaande complex is daarom
een compleet nieuw museum gebouwd, naar ontwerp van
Neutelings Riedijk Architecten. Extra kantoor- en depotruimte is
gevonden door de bestaande museumruimte te verbouwen. In
het vlak waar oud- en nieuwbouw elkaar ontmoeten ligt de nieu-
we entree. Vandaar kom je in een fantastisch atrium dat is om-
huld door expressieve gevels en een lichtdoorlatend dak. In het
atrium leidt een zogenaamde trappenberg naar de negen ten-
toonstellingszalen van het museum. Deze zalen zijn in vier ge-
stapelde blokken zonder daglicht ondergebracht. Opvallend is
de gevelafwerking met gekliefd travertin in een warmrode tint.
Glaskroongevel
Het meest opmerkelijke bouwdeel is de zogenaamde glaskroon-
gevel rondom het 40 meter hoge atrium. Neutelings Riedijk
heeft zich door de natuur laten inspireren en een dragende
betonnen gevel ontworpen met prefab elementen in de vorm
van dinosaurusbotten. Deze botten vormen samen een patroon
waartussen de oogvormige kozijnen waren gepland. Door de
gegoten knopen zou de gevel één constructief geheel worden,
dat tevens het dak zou dragen. De maakbaarheid van deze mo-
nolithische bouwwijze stond echter ter dis cussie vanwege drie
problemen. Projectmanager Erwin van den Hove van J.P. van
Eesteren licht toe: “De elementdelingen zaten ter plaatse van
het kozijn, waar kans is op lekkages. Ook constructief voorzagen
wij problemen als gevolg van spatkrachten en thermische span-
ningen, waardoor scheurvorming kon ontstaan. Hoge wind-
krachten kunnen de natte knopen uit elkaar trekken. Het derde
probleem was dat wij afhankelijk waren van de opbouw van de
betonconstructie, voordat wij het dak konden maken. Dat bete-
kent dat we pas laat wind- en waterdicht zouden zijn.”
Ingebouwde staalconstructie
Vandaar dat aannemer J.P. van Eesteren samen met opdracht-
gever, adviseurs en leveranciers heeft gezocht naar een alter-
natieve bouwwijze, waarbij het ontwerp toch gerealiseerd kon
worden. De crux is dat de draagstructuur is ontkoppeld van de
gevel. Van den Hove: “Wij hebben een aparte staalconstructie
gebouwd, die verborgen zit tussen de betonnen elementen en
de houten aftimmering aan de binnenzijde. De staalconstructie
volgt de vorm van de gevel en is nu de hoofddraagconstructie,
hij draagt het dak en neemt alle windkrachten en horizontaal-
krachten op. Het zijn geen rechte kolommen, maar vakwerken.
De stalen staven volgen de diagonalen van het ontwerp.”
Ook het dak bestaat uit vakwerken. Deze spannen van de stalen
gevelconstructie over naar de betonnen kernen en zijn voorzien
van een stalen dak met lichtopeningen. Deze constructie wordt
aan het zicht onttrokken door een plafond met een patroon dat
vrijwel overeenkomt met het gevelpatroon. Hier is een bloem-
patroon van eikenhouten elementen aangebracht, waartussen
een lichtdoorlatend spanplafond hangt.
Trappenberg
Het atrium ontleent zijn stabiliteit aan de nieuwbouwblokken met
de zalen. Hierin zijn twee langgerekte betonkernen gereali-

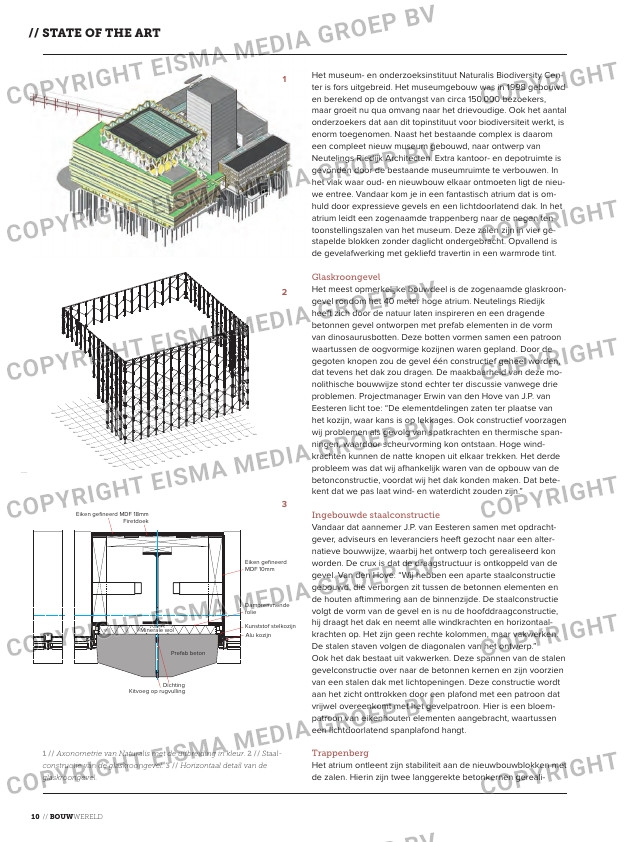

1 // Axonometrie van Naturalis met de uitbreiding in kleur. 2 // Staal
constructie van de glaskroongevel. 3 // Horizontaal detail van de
glaskroongevel.
