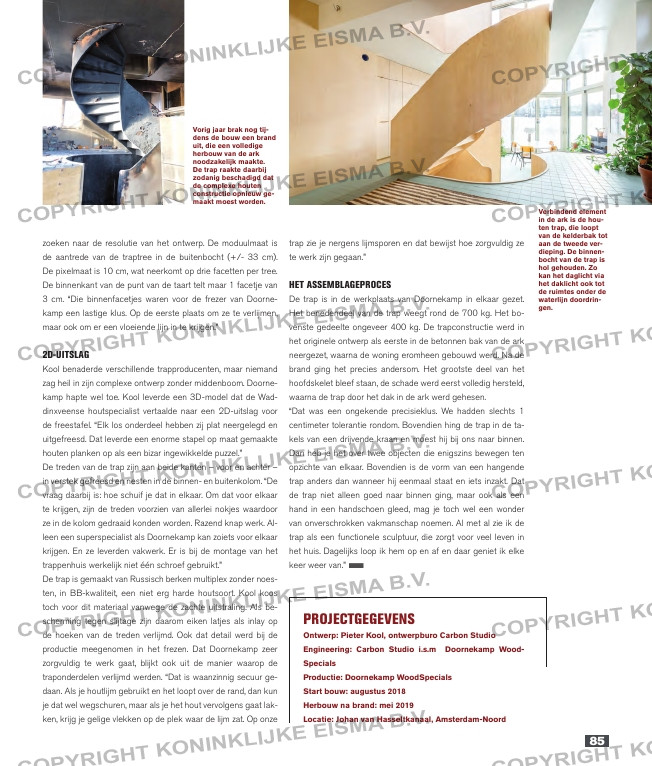

De Crux
zoeken naar de resolutie van het ontwerp. De moduulmaat is
de aantrede van de traptree in de buitenbocht (+/- 33 cm).
De pixelmaat is 10 cm, wat neerkomt op drie facetten per tree.
De binnenkant van de punt van de taart telt maar 1 facetje van
3 cm. “Die binnenfacetjes waren voor de frezer van Doorne-
kamp een lastige klus. Op de eerste plaats om ze te verlijmen,
maar ook om er een vloeiende lijn in te krijgen.”
2d-uitslag
Kool benaderde verschillende trapproducenten, maar niemand
zag heil in zijn complexe ontwerp zonder middenboom. Doorne-
kamp hapte wel toe. Kool leverde een 3D-model dat de Wad-
dinxveense houtspecialist vertaalde naar een 2D-uitslag voor
de freestafel. “elk los onderdeel hebben zij plat neergelegd en
uitgefreesd. Dat leverde een enorme stapel op maat gemaakte
houten planken op als een bizar ingewikkelde puzzel.”
De treden van de trap zijn aan beide kanten – voor en achter –
in verstek gefreesd en nesten in de binnen- en buitenkolom. “De
vraag daarbij is: hoe schuif je dat in elkaar. Om dat voor elkaar
te krijgen, zijn de treden voorzien van allerlei nokjes waardoor
ze in de kolom gedraaid konden worden. Razend knap werk. Al-
leen een superspecialist als Doornekamp kan zoiets voor elkaar
krijgen. en ze leverden vakwerk. er is bij de montage van het
trappenhuis werkelijk niet één schroef gebruikt.”
De trap is gemaakt van Russisch berken multiplex zonder noes-
ten, in BB-kwaliteit, een niet erg harde houtsoort. Kool koos
toch voor dit materiaal vanwege de zachte uitstraling. Als be-
scherming tegen slijtage zijn daarom eiken latjes als inlay op
de hoeken van de treden verlijmd. Ook dat detail werd bij de
productie meegenomen in het frezen. Dat Doornekamp zeer
zorgvuldig te werk gaat, blijkt ook uit de manier waarop de
traponderdelen verlijmd werden. “Dat is waanzinnig secuur ge-
daan. Als je houtlijm gebruikt en het loopt over de rand, dan kun
je dat wel wegschuren, maar als je het hout vervolgens gaat lak-
ken, krijg je gelige vlekken op de plek waar de lijm zat. Op onze
trap zie je nergens lijmsporen en dat bewijst hoe zorgvuldig ze
te werk zijn gegaan.”
Het assemblageProces
De trap is in de werkplaats van Doornekamp in elkaar gezet.
Het benedendeel van de trap weegt rond de 700 kg. Het bo-
venste gedeelte ongeveer 400 kg. De trapconstructie werd in
het originele ontwerp als eerste in de betonnen bak van de ark
neergezet, waarna de woning eromheen gebouwd werd. Na de
brand ging het precies andersom. Het grootste deel van het
hoofdskelet bleef staan, de schade werd eerst volledig hersteld,
waarna de trap door het dak in de ark werd gehesen.
“Dat was een ongekende precisieklus. We hadden slechts 1
centimeter tolerantie rondom. Bovendien hing de trap in de ta-
kels van een drijvende kraan en moest hij bij ons naar binnen.
Dan heb je het over twee objecten die enigszins bewegen ten
opzichte van elkaar. Bovendien is de vorm van een hangende
trap anders dan wanneer hij eenmaal staat en iets inzakt. Dat
de trap niet alleen goed naar binnen ging, maar ook als een
hand in een handschoen gleed, mag je toch wel een wonder
van onverschrokken vakmanschap noemen. Al met al zie ik de
trap als een functionele sculptuur, die zorgt voor veel leven in
het huis. Dagelijks loop ik hem op en af en daar geniet ik elke
keer weer van.” n
ProjectgegeVens
Ontwerp: Pieter Kool, ontwerpburo Carbon Studio
Engineering: Carbon Studio i.s.m Doornekamp Wood-
Specials
Productie: Doornekamp WoodSpecials
Start bouw: augustus 2018
Herbouw na brand: mei 2019
Locatie: Johan van Hasseltkanaal, Amsterdam-Noord
Fotobijschrift kleur
Vorig jaar brak nog tij-
dens de bouw een brand
uit, die een volledige
herbouw van de ark
noodzakelijk maakte.
De trap raakte daarbij
zodanig beschadigd dat
de complexe houten
constructie opnieuw ge-
maakt moest worden.
Verbindend element
in de ark is de hou-
ten trap, die loopt
van de kelderbak tot
aan de tweede ver-
dieping. De binnen-
bocht van de trap is
hol gehouden. Zo
kan het daglicht via
het daklicht ook tot
de ruimtes onder de
waterlijn doordrin-
gen.
