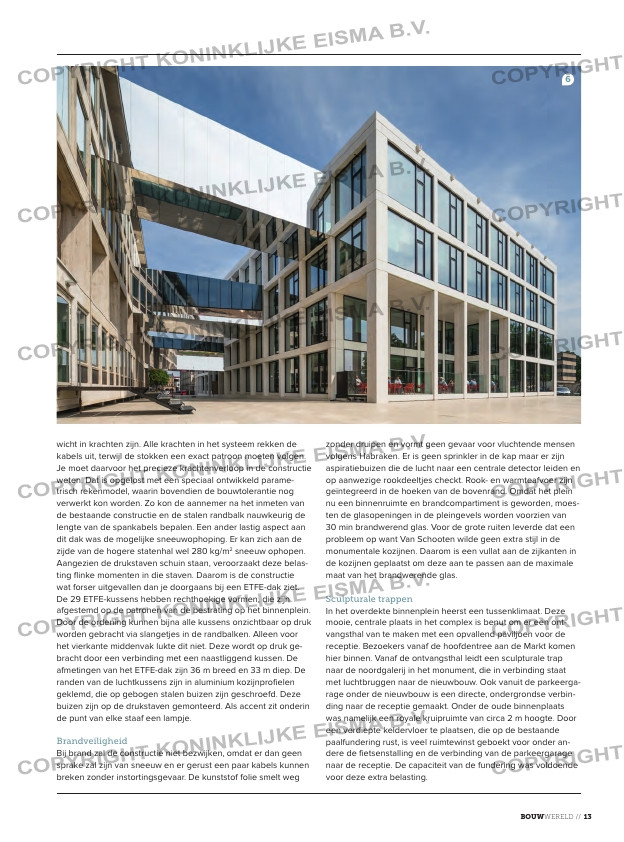

wicht in krachten zijn. Alle krachten in het systeem rekken de
kabels uit, terwijl de stokken een exact patroon moeten volgen.
Je moet daarvoor het precieze krachtenverloop in de constructie
weten. Dat is opgelost met een speciaal ontwikkeld parame
trisch rekenmodel, waarin bovendien de bouwtolerantie nog
verwerkt kon worden. Zo kon de aannemer na het inmeten van
de bestaande constructie en de stalen randbalk nauwkeurig de
lengte van de spankabels bepalen. Een ander lastig aspect aan
dit dak was de mogelijke sneeuwophoping. Er kan zich aan de
zijde van de hogere statenhal wel 280 kg/m2 sneeuw ophopen.
Aangezien de drukstaven schuin staan, veroorzaakt deze belas
ting flinke momenten in die staven. Daarom is de constructie
wat forser uitgevallen dan je doorgaans bij een ETFEdak ziet.
De 29 ETFEkussens hebben rechthoekige vormen, die zijn
afgestemd op de patronen van de bestrating op het binnenplein.
Door de ordening kunnen bijna alle kussens onzichtbaar op druk
worden gebracht via slangetjes in de randbalken. Alleen voor
het vierkante middenvak lukte dit niet. Deze wordt op druk ge
bracht door een verbinding met een naastliggend kussen. De
afmetingen van het ETFEdak zijn 36 m breed en 33 m diep. De
randen van de luchtkussens zijn in aluminium kozijnprofielen
geklemd, die op gebogen stalen buizen zijn geschroefd. Deze
buizen zijn op de drukstaven gemonteerd. Als accent zit onderin
de punt van elke staaf een lampje.
Brandveiligheid
Bij brand zal de constructie niet bezwijken, omdat er dan geen
sprake zal zijn van sneeuw en er gerust een paar kabels kunnen
breken zonder instortingsgevaar. De kunststof folie smelt weg
zonder druipen en vormt geen gevaar voor vluchtende mensen
volgens Habraken. Er is geen sprinkler in de kap maar er zijn
aspiratiebuizen die de lucht naar een centrale detector leiden en
op aanwezige rookdeeltjes checkt. Rook en warmteafvoer zijn
geïntegreerd in de hoeken van de bovenrand. Omdat het plein
nu een binnenruimte en brandcompartiment is geworden, moes
ten de glasopeningen in de pleingevels worden voorzien van
30 min brandwerend glas. Voor de grote ruiten leverde dat een
probleem op want Van Schooten wilde geen extra stijl in de
monumentale kozijnen. Daarom is een vullat aan de zijkanten in
de kozijnen geplaatst om deze aan te passen aan de maximale
maat van het brandwerende glas.
Sculpturale trappen
In het overdekte binnenplein heerst een tussenklimaat. Deze
mooie, centrale plaats in het complex is benut om er een ont
vangsthal van te maken met een opvallend paviljoen voor de
receptie. Bezoekers vanaf de hoofdentree aan de Markt komen
hier binnen. Vanaf de ontvangsthal leidt een sculpturale trap
naar de noordgalerij in het monument, die in verbinding staat
met luchtbruggen naar de nieuwbouw. Ook vanuit de parkeerga
rage onder de nieuwbouw is een directe, ondergrondse verbin
ding naar de receptie gemaakt. Onder de oude binnenplaats
was namelijk een royale kruipruimte van circa 2 m hoogte. Door
een verdiepte keldervloer te plaatsen, die op de bestaande
paalfundering rust, is veel ruimtewinst geboekt voor onder an
dere de fietsenstalling en de verbinding van de parkeergarage
naar de receptie. De capaciteit van de fundering was voldoende
voor deze extra belasting.
