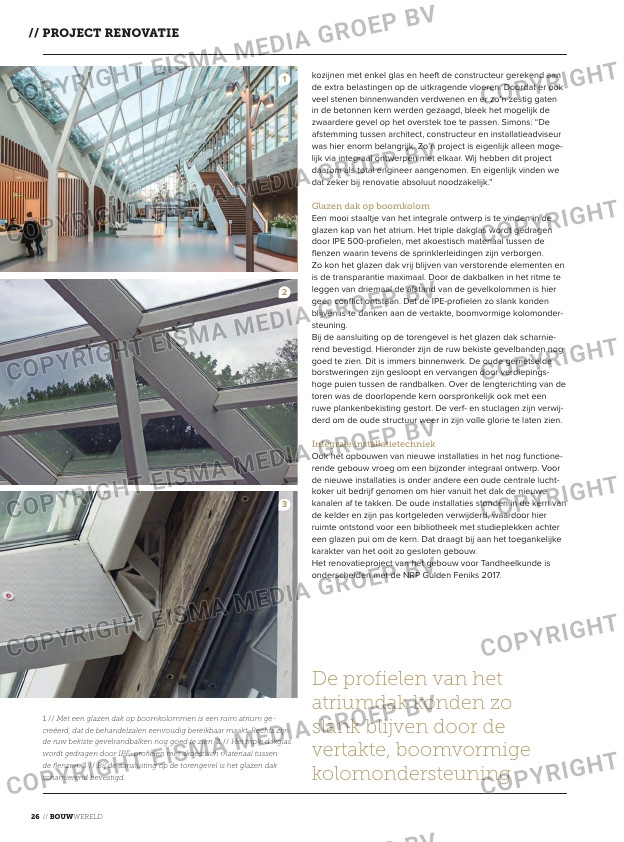

1 // Met een glazen dak op boomkolommen is een ruim atrium ge
cre ëerd, dat de behandelzalen eenvoudig bereikbaar maakt. Rechts zijn
de ruw bekiste gevelrandbalken nog goed te zien. 2 // Het triple dakglas
wordt gedragen door IPEprofielen met akoestisch materiaal tussen
de flenzen. 3 // Bij de aansluiting op de torengevel is het glazen dak
scharnierend bevestigd.
kozijnen met enkel glas en heeft de constructeur gerekend aan
de extra belastingen op de uitkragende vloeren. Doordat er ook
veel stenen binnenwanden verdwenen en er zo’n zestig gaten
in de betonnen kern werden gezaagd, bleek het mogelijk de
zwaar dere gevel op het overstek toe te passen. Simons: “De
afstemming tussen architect, constructeur en installatieadviseur
was hier enorm belangrijk. Zo’n project is eigenlijk alleen moge
lijk via integraal ontwerpen met elkaar. Wij hebben dit project
daarom als total engineer aangenomen. En eigenlijk vinden we
dat zeker bij renovatie absoluut noodzakelijk.”
Glazen dak op boomkolom
Een mooi staaltje van het integrale ontwerp is te vinden in de
glazen kap van het atrium. Het triple dakglas wordt gedragen
door IPE 500profielen, met akoestisch materiaal tussen de
flenzen waarin tevens de sprinklerleidingen zijn verborgen.
Zo kon het glazen dak vrij blijven van verstorende elementen en
is de transparantie maximaal. Door de dakbalken in het ritme te
leggen van driemaal de afstand van de gevelkolommen is hier
geen conflict ontstaan. Dat de IPEprofielen zo slank konden
blijven is te danken aan de vertakte, boomvormige kolomonder
steuning.
Bij de aansluiting op de torengevel is het glazen dak scharnie
rend bevestigd. Hieronder zijn de ruw bekiste gevelbanden nog
goed te zien. Dit is immers binnenwerk. De oude gemetselde
borstweringen zijn gesloopt en vervangen door verdiepings
hoge puien tussen de randbalken. Over de lengterichting van de
toren was de doorlopende kern oorspronkelijk ook met een
ruwe plankenbekisting gestort. De verf en stuclagen zijn verwij
derd om de oude structuur weer in zijn volle glorie te laten zien.
Integrale installatietechniek
Ook het opbouwen van nieuwe installaties in het nog functione
rende gebouw vroeg om een bijzonder integraal ontwerp. Voor
de nieuwe installaties is onder andere een oude centrale lucht
koker uit bedrijf genomen om hier vanuit het dak de nieuwe
kanalen af te takken. De oude installaties stonden in de kern van
de kelder en zijn pas kortgeleden verwijderd, waardoor hier
ruimte ontstond voor een bibliotheek met studieplekken achter
een glazen pui om de kern. Dat draagt bij aan het toegankelijke
karakter van het ooit zo gesloten gebouw.
Het renovatieproject van het gebouw voor Tandheelkunde is
onderscheiden met de NRP Gulden Feniks 2017.
de profielen van het
atriumdak konden zo
slank blijven door de
vertakte, boomvormige
kolomondersteuning
