Het is inmiddels een bekend verhaal: veel
oudere flats kampen met galerijen en
balkons die niet meer betrouwbaar zijn.
Veelal blijkt de wapening te laag in het
beton te zitten, waardoor de ophanging
niet deugdelijk is. In andere gevallen is
de wapening aangetast door dooizouten.
En soms is het balkon gewoon overbelast
doordat er een te zware balustrade op
gemetseld is. In al die gevallen moet
vanuit oogpunt van veiligheid herstel
gaan plaatsvinden. De afgelopen tijd zijn
diverse galerijen gestempeld omdat bij
inspectie bleek dat de ophanging niet
deugdelijk was.
Nieuwe reparatiemethode
Balm betonreparatie dacht een nieuwe
methode uit voor versterking van deze
galerijen en balkons. Voorop stond uiter
aard de constructieve veiligheid en be
trouwbaarheid, maar ook de betaalbaar
heid en de beperking van overlast voor
de bewoners speelden een grote rol.
Dat resulteerde in een nieuw reparatie
systeem op basis van stalen ankers met
voorspanning met aanhechting, vertelt
Wim Vermeulen van Balm.
Door de nieuwe ankers aan te brengen
met voorspanning, hoeft vanaf het eerste
moment de oude bestaande wapening
niets meer te doen. Dat betekent dus
gegarandeerde veiligheid. Andere repa
ratiemethodes zijn meestal zonder voor
spanning en gaan dus pas werken als de
galerijplaat zakt doordat de oude wape
ning het begeeft.
Door te werken met voorspanning met
aanhechting, ontstaat een grote mate van
betrouwbaarheid. De mechanische be
vestiging in het systeem hoeft maar tijde
lijk dienst te doen, totdat de injectiemortel
is uitgehard. Daarna is het anker volledig
gehecht in zowel de galerijplaat als in de
betonconstructie van de flat.
Voor dit herstel wordt vanaf de voorzijde
van de galerijplaat een gat ø 32 mm ge
boord tot in de constructie. Dat gebeurt
middels diamantboren. Met de goede
apparatuur en de goede mensen, is een
exact gat te boren dwars door een galerij
plaat van slechts 140 mm dik. De geluids
overlast voor de bewoners blijft daarbij
beperkt. Dit gat wordt geboord tot in de
betonconstructie van de flat. Uiteraard zal
per project moeten worden bekeken hoe
die betonconstructie precies in elkaar zit.
Maar beton is er altijd, want de galerij
platen hangen daar nu ook aan middels
de bestaande wapeningsstaven. Bij de
berekening van de bevestiging gaat Balm
uit van de laagste betonkwaliteit.
Ribbelplaat
In het geboorde gat wordt een anker
ø 30 mm gestoken. Het anker heeft een
sleuf, waardoorheen het gat kan worden
gespoeld met water en vervolgens
schoon en droog wordt geblazen met
lucht. Als het anker diep genoeg in de
betonconstructie zit, wordt het aange
draaid, waardoor er een aantal ribbel
platen uit komen zetten. Die grijpen zich
vast in het beton. De methode werkt dus
als een soort keilbout op afstand.
Als het ribbelanker vast genoeg zit, kan
de staaf op spanning worden gezet. Dit
wordt gedaan door een moer op het
uiteinde aan te draaien, met een voor
spankracht van minimaal 150 kN. Daarna
wordt het ankergat geïnjecteerd met
hoogwaardige mortel, voor de definitieve
aanhechting. Door de moer te verzinken
in de voorkant van de galerijplaat, kan
deze direct na het injecteren worden
aangesmeerd. Achteraf is dus vrijwel
niets te zien van het herstel. De moer zelf

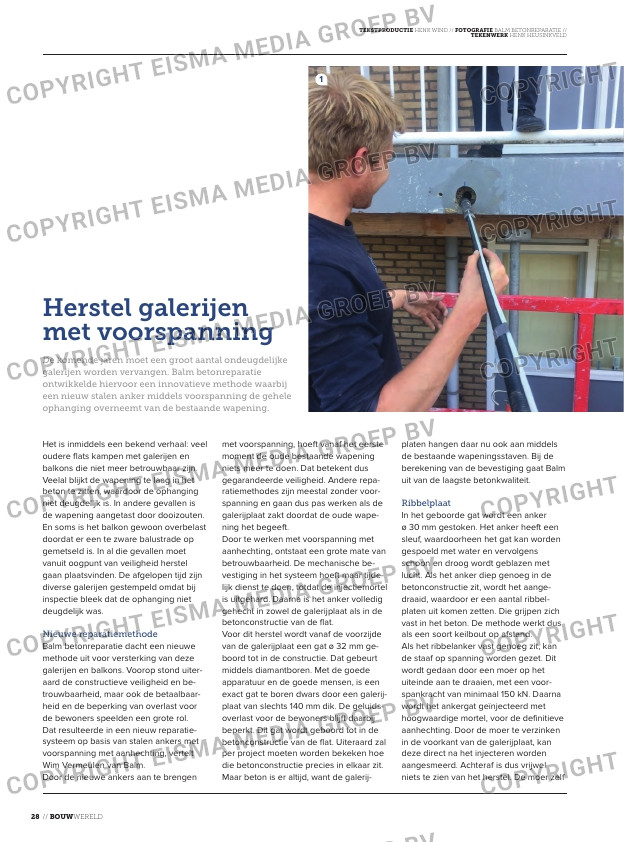

Herstel galerijen
met voorspanning
De komende jaren moet een groot aantal ondeugdelijke
galerijen worden vervangen. Balm betonreparatie
ontwikkelde hiervoor een innovatieve methode waarbij
een nieuw stalen anker middels voorspanning de gehele
ophanging overneemt van de bestaande wapening.
28 // Bouwwereld
TeksTproducTie Henk wind // FoTograFie Balm Betonreparatie //
Tekenwerk Henk Heusinkveld
1
