Pagina 29 van: Bouwwereld #9 2017

heeft overigens na het injecteren geen
constructieve functie meer, wat ook geldt
voor het ribbelanker in de betonconstruc­
tie van de flat.
Het spannen van het anker is niet be­
doeld om de galerijplaat op te tillen. The­
oretisch zou dat kunnen, maar in de prak­
tijk duidt een verzakte galerijplaat al op
schade. “En dan moet de galerijplaat voor
de veiligheid gestempeld worden en
middels vijzels weer op zijn positie wor­
den gesteld. Pas daarna brengen we de
reparatieankers aan”, zegt Vermeulen.

Geen steigers
De herstelmethode gaat vrij snel. Eén
ploeg kan in een week ongeveer 50 an­
kers plaatsen. Daarvoor is het niet nodig
om het gebouw volledig in de steigers te
zetten. Een hefsteiger of een schaarhoog­
werker zijn voldoende stabiel om de an­
kers aan te kunnen brengen.
De ankers komen op een h.o.h.­afstand
van 1 tot 2 meter, afhankelijk van de diep­
te van de galerijplaten en de bevestiging.
Galerijen of balkons met een diepte tot
zelfs 2,5 meter zijn geen probleem. De
h.o.h.­afstand wordt dan wel aangepast.
Balm berekent vooraf wat er nodig is aan

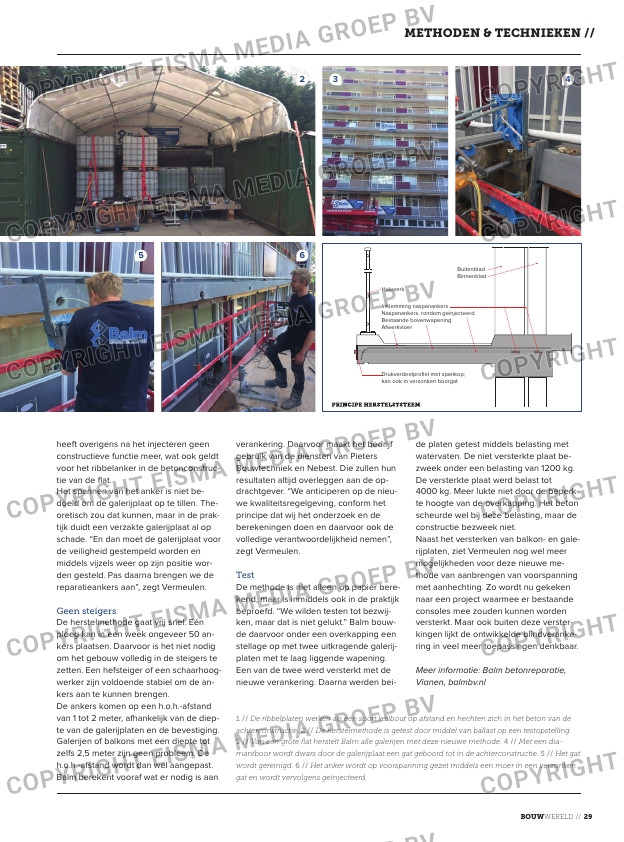

1 // De ribbelplaten werken als een soort keilbout op afstand en hechten zich in het beton van de

achterconstructie. 2 // De herstelmethode is getest door middel van ballast op een testopstelling.

3 // Van een grote flat herstelt Balm alle galerijen met deze nieuwe methode. 4 // Met een dia-

mantboor wordt dwars door de galerijplaat een gat geboord tot in de achterconstructie. 5 // Het gat

wordt gereinigd. 6 // Het anker wordt op voorspanning gezet middels een moer in een verzonken

gat en wordt vervolgens geïnjecteerd.

verankering. Daarvoor maakt het bedrijf
gebruik van de diensten van Pieters
Bouwtechniek en Nebest. Die zullen hun
resultaten altijd overleggen aan de op­
drachtgever. “We anticiperen op de nieu­
we kwaliteitsregelgeving, conform het
principe dat wij het onderzoek en de
berekeningen doen en daarvoor ook de
volledige verantwoordelijkheid nemen”,
zegt Vermeulen.

Test
De methode is niet alleen op papier bere­
kend, maar is inmiddels ook in de praktijk
beproefd. “We wilden testen tot bezwij­
ken, maar dat is niet gelukt.” Balm bouw­
de daarvoor onder een overkapping een
stellage op met twee uitkragende galerij­
platen met te laag liggende wapening.
Een van de twee werd versterkt met de
nieuwe verankering. Daarna werden bei­

de platen getest middels belasting met
watervaten. De niet versterkte plaat be­
zweek onder een belasting van 1200 kg.
De versterkte plaat werd belast tot
4000 kg. Meer lukte niet door de beperk­
te hoogte van de overkapping. Het beton
scheurde wel bij deze belasting, maar de
constructie bezweek niet.
Naast het versterken van balkon­ en gale­
rijplaten, ziet Vermeulen nog wel meer
mogelijkheden voor deze nieuwe me­
thode van aanbrengen van voorspanning
met aanhechting. Zo wordt nu gekeken
naar een project waarmee er bestaande
consoles mee zouden kunnen worden
versterkt. Maar ook buiten deze verster­
kingen lijkt de ontwikkelde blindveranke­
ring in veel meer toepassingen denkbaar.

Meer informatie: Balm betonreparatie,
Vianen, balmbv.nl

Hekwerk

Buitenblad
Binnenblad

Inklemming naspanankers
Naspanankers, rondom geïnjecteerd
Bestaande bovenwapening
Afwerkvloer

Drukverdeelprofiel met spankop;
kan ook in verzonken boorgat

29
