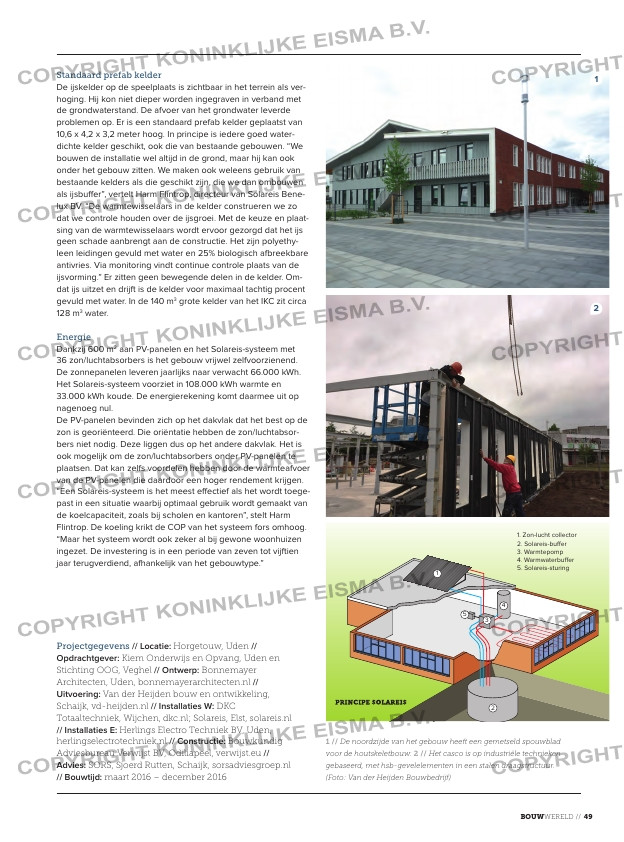

1. Zon-lucht collector
2. Solareis-buer
3. Warmtepomp
4. Warmwaterbuer
5. Solareis-sturing
1
2
3
4
5
1 // De noordzijde van het gebouw heeft een gemetseld spouwblad
voor de houtskeletbouw. 2 // Het casco is op industriële technieken
gebaseerd, met hsb-gevelelementen in een stalen draagstructuur.
(Foto: Van der Heijden Bouwbedrijf)
Standaard prefab kelder
De ijskelder op de speelplaats is zichtbaar in het terrein als ver-
hoging. Hij kon niet dieper worden ingegraven in verband met
de grondwaterstand. De afvoer van het grondwater leverde
problemen op. Er is een standaard prefab kelder geplaatst van
10,6 x 4,2 x 3,2 meter hoog. In principe is iedere goed water-
dichte kelder geschikt, ook die van bestaande gebouwen. “We
bouwen de installatie wel altijd in de grond, maar hij kan ook
onder het gebouw zitten. We maken ook weleens gebruik van
bestaande kelders als die geschikt zijn, die we dan ombouwen
als ijsbuffer”, vertelt Harm Flintrop, directeur van Solareis Bene-
lux BV. “De warmtewisselaars in de kelder construeren we zo
dat we controle houden over de ijsgroei. Met de keuze en plaat-
sing van de warmtewisselaars wordt ervoor gezorgd dat het ijs
geen schade aanbrengt aan de constructie. Het zijn polyethy-
leen leidingen gevuld met water en 25% biologisch afbreekbare
antivries. Via monitoring vindt continue controle plaats van de
ijsvorming.” Er zitten geen bewegende delen in de kelder. Om-
dat ijs uitzet en drijft is de kelder voor maximaal tachtig procent
gevuld met water. In de 140 m3 grote kelder van het IKC zit circa
128 m3 water.
Energie
Dankzij 600 m2 aan PV-panelen en het Solareis-systeem met
36 zon/luchtabsorbers is het gebouw vrijwel zelfvoorzienend.
De zonnepanelen leveren jaarlijks naar verwacht 66.000 kWh.
Het Solareis-systeem voorziet in 108.000 kWh warmte en
33.000 kWh koude. De energierekening komt daarmee uit op
nagenoeg nul.
De PV-panelen bevinden zich op het dakvlak dat het best op de
zon is georiënteerd. Die oriëntatie hebben de zon/luchtabsor-
bers niet nodig. Deze liggen dus op het andere dakvlak. Het is
ook mogelijk om de zon/luchtabsorbers onder PV-panelen te
plaatsen. Dat kan zelfs voordelen hebben door de warmteafvoer
van de PV-panelen die daardoor een hoger rendement krijgen.
“Een Solareis-systeem is het meest effectief als het wordt toege-
past in een situatie waarbij optimaal gebruik wordt gemaakt van
de koelcapaciteit, zoals bij scholen en kantoren”, stelt Harm
Flintrop. De koeling krikt de COP van het systeem fors omhoog.
“Maar het systeem wordt ook zeker al bij gewone woonhuizen
ingezet. De investering is in een periode van zeven tot vijftien
jaar terugverdiend, afhankelijk van het gebouwtype.”
Projectgegevens // Locatie: Horgetouw, Uden //
Opdracht gever: Kiem onderwijs en opvang, Uden en
Stichting ooG, veghel // Ontwerp: Bonnemayer
architecten, Uden, bonnemayerarchitecten.nl //
Uitvoering: van der Heijden bouw en ontwikkeling,
Schaijk, vd-heijden.nl // Installaties W: dKC
Totaaltechniek, wijchen, dkc.nl; Solareis, elst, solareis.nl
// Installaties E: Herlings electro Techniek Bv, Uden,
herlingselectrotechniek.nl // Constructie: Bouwkundig
adviesbureau verwijst Bv, odiliapeel, verwijst.eu //
Advies: SorS, Sjoerd rutten, Schaijk, sorsadviesgroep.nl
// Bouwtijd: maart 2016 – december 2016
