bouwkeet opgesteld, met een staalconstructie op het talud.
Uitgangspunt van Strackee was dan ook om die staalconstructie
te hergebruiken, met name de horizontale stalen balken waar de
bouwkeet op geplaatst was.
Waar de staalconstructie onder de bouwkeet op staal gefun-
deerd was, concludeerde Strackee dat dat voor de check-in niet
verstandig was. De bouwkeet was door zetting al deels ver-
vormd en dat was voor de check-in uiteraard niet gewenst,
vertelt Adri Verhoef van Strackee. Dus moest een nieuwe fun-
dering worden gemaakt, bestaande uit twee rijen palen. Van-
wege de aanwezige keerwanden konden die niet direct onder
de langsgevels worden geplaatst, maar moesten beide rijen naar
binnen worden gesitueerd. Over de palenrijen heen is in lengte-
richting een onderslagbalk geplaatst, met vervolgens weer
stalen dwarsliggers.

Door keerwand
De achterste palenrij was bepalend voor de situering. Deze zou
uiteraard binnen de keerwand geplaatst moeten worden en
plaatselijk zelfs ruim daarbinnen omdat de keerwand geen rech-
te lijn vormt. Om de palenrij toch zo ver mogelijk naar buiten te
plaatsen, moesten de palen door de voet van een bestaande
keerwand worden aangebracht.
Het talud kon daarvoor echter niet zomaar worden ontgraven,
omdat het hele grondpakket meewerkt aan de stabiliteit van de
perrons en de sporen. Dus heeft aannemer Temmink elke paal
per stuk ontgraven en op de voet van de keerwand een stalen
mantelbuis aangebracht tot op maaiveld, waarna de grond
steeds weer is aangevuld.
Vervolgens is door deze mantelbuis heen een gat geboord in de
keerwandvoet, waarna de palen konden worden aangebracht.
Dit zijn palen met een stalen buis van ø 168 en een schroefblad
van ø 300 in een casing van ø 500 mm. De palen zijn eerst voor-
gefreesd omdat er vanwege voormalige bebouwing veel oude
paalresten in de grond zaten. Door de ruimte tussen de stalen
buis en de mantelbuis vol te storten met beton, zijn stijve kolom-
men gecreëerd als oplegging voor de stalen liggers.

Opgehoogd pakket
De palen zijn overigens niet heel lang. Ze gaan maar tot 5 meter
onder NAP, waar het maaiveld ruim 3 meter boven NAP ligt. In
eerste instantie was uitgegaan van een fundering op de tweede
zandlaag. Dit was op basis van een archiefsondering, omdat er
door de aanwezigheid van de bouwkeet nog niet kon worden
gesondeerd. Toen later alsnog sonderingen werden uitgevoerd,
bleek dat die tweede zandlaag er niet was, maar dat er tot -7
meter NAP wel een vast zandpakket aanwezig was. Dit is waar-
schijnlijk de ophooglaag die destijds is opgebracht bij de aanleg
van het stationseiland. Deze zandlaag had voldoende draag-

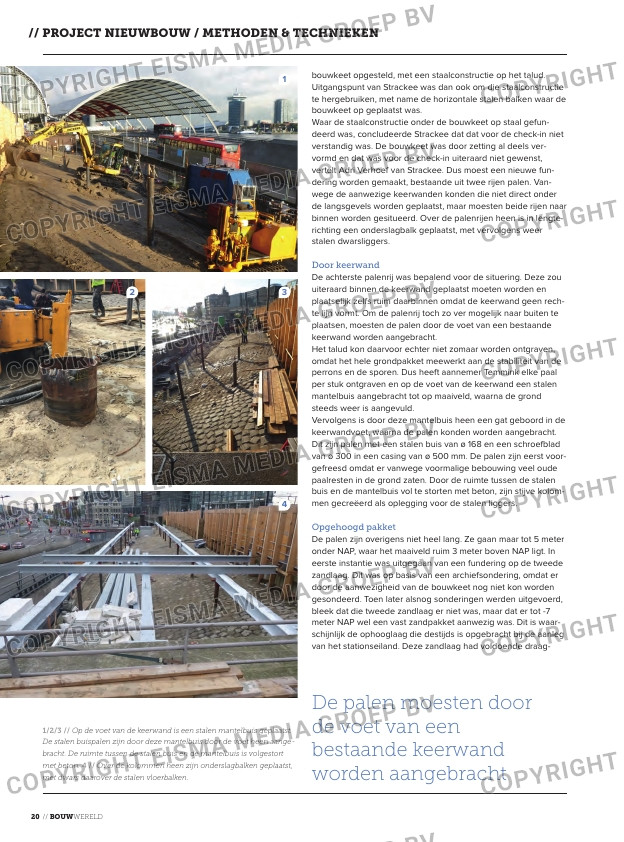

1/2/3 // Op de voet van de keerwand is een stalen mantelbuis geplaatst.

De stalen buispalen zijn door deze mantelbuis door de voet heen aange-

bracht. De ruimte tussen de stalen buis en de mantelbuis is volgestort

met beton. 4 // Over de kolommen heen zijn onderslagbalken geplaatst,

met dwars daarover de stalen vloerbalken.

de palen moesten door
de voet van een
bestaande keerwand
worden aangebracht
