gehele hoogte van 10 meter mocht niet
meer dan 30 mm zijn. De benodigde
bomen bleken bij Staatsbosbeheer –
partner in het museum – voorradig te zijn
in de omgeving Wageningen. TU Eind­
hoven en Stichting Hout Research heb­
ben deze bomen beproefd en de con­
structieve sterkte bepaald op C24.

Verbindingen
De boomstammen staan op stelbare sta­
len sokkels. Om die eenvoudig te kunnen
houden en de krachten goed over te
brengen, was het essentieel dat de on­
derzijde van de stammen volledig vlak en
haaks werd afgezaagd. Met een speciale
stelling is dat uiteindelijk prima gelukt. De
ruim 10 meter hoge stammen zijn vervol­
gens gesteld en voorzien van ankers voor
de twee aangehangen houten verdie­
pingsvloeren en stekeinden voor de ver­
ankering in de bovenliggende betonvloer.
De houten vloeren zijn zo slank mogelijk
gehouden en zijn 70 mm dik. In dat pak­
ket zit een houten toplaag, een installatie­
zone voor elektraleidingen, een dragende
multiplex beplating en een akoestische
bekleding aan de onderzijde. De draag­
constructie bestaat uit kinderbalken uit
massief hout en moerbalken van
gelamineerd hout. Voor de verbinding
van gelamineerde vloerbalken met de
boomstammen heeft ABT een detail ont­
wikkeld waarbij een stalen T­plaat aan de
boom geschroefd is met lange hout­
schroeven die 45 graden omhoog wijzen.
Het lijf van de T is als slisplaat ingelaten
in de gelamineerde liggers.
Langs de vloerranden zijn de balken op­
gelegd in het historische metselwerk van
de bastei, waarbij extra aandacht is
besteed aan de oplegging en aan de
krachtswerking. In de vloerconstructie zijn
nog stalen kokers opgenomen om de
kniklengte van de kolommen te verkor­
ten. Hier is gekozen voor staal vanwege
de vereiste brandwerendheid en de maxi­
maal beschikbare hoogte.

Extra bouwlaag
Aan de bovenzijde zijn de douglas stam­
men voorzien van een stalen verbinding
met stekeinden voor de verankering in de
betonnen vloer. Tevens zijn de boom­
stamkolommen van deze extra verdieping
weer boven op dit anker geplaatst.
Deze betonnen vloer bevindt zich onge­
veer 750 mm boven het historische muur­
werk van de bastei. Voor de oplegging
van de vloerrand is boven op het muur­De onderste vloer is gevlinderd, met langs de gevel een verdiepte strook gevuld met split.

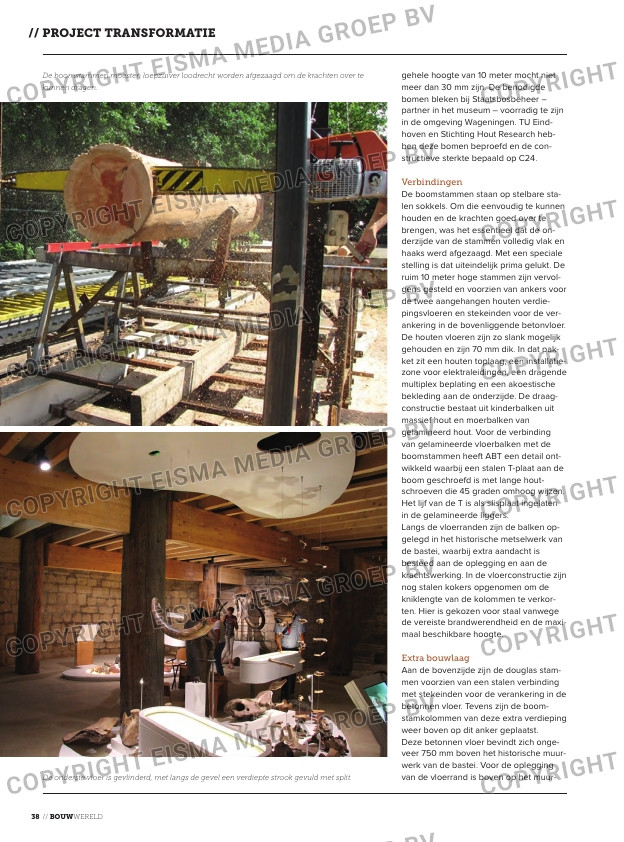

De boomstammen moesten loepzuiver loodrecht worden afgezaagd om de krachten over te

kunnen dragen.
