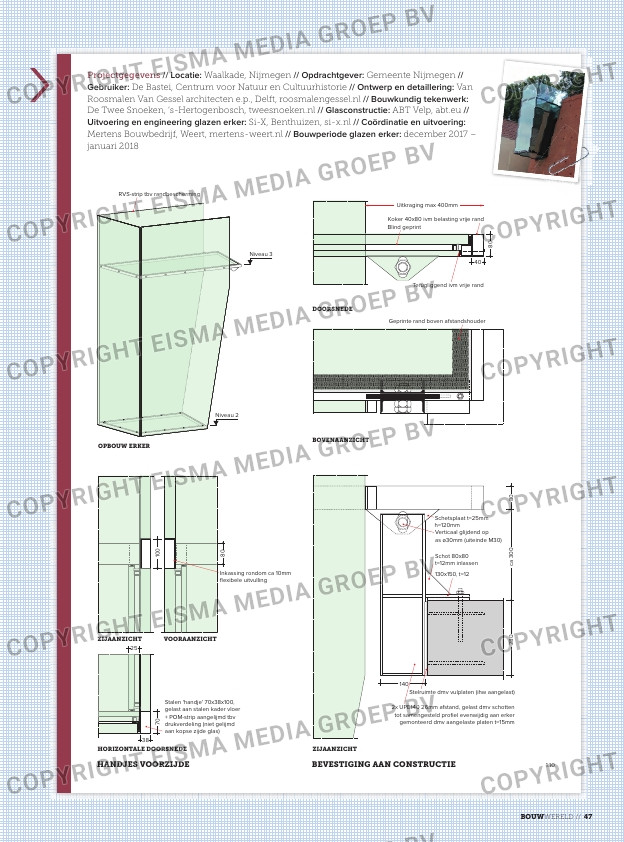

HANDJES VOORZIJDE
VOORAANZICHT
8
0
ZIJAANZICHT
10
0
HORIZONTALE DOORSNEDE
25
70
38
Inkassing rondom ca 10mm
flexibele uitvulling
Stalen ‘handje’ 70x38x100,
gelast aan stalen kader vloer
+ POM-strip aangelijmd tbv
drukverdeling (niet gelijmd
aan kopse zijde glas)
BEVESTIGING AAN CONSTRUCTIE
Blind geprint
Uitkraging max 400mm
Koker 40×80 ivm belasting vrije rand
Terugliggend ivm vrije rand
Geprinte rand boven afstandshouder
BOVENAANZICHT
ZIJAANZICHT
8
0
ca
3
0
0
2
8
0
Schetsplaat t=25mm
h=120mm
Verticaal glijdend op
as ø30mm (uiteinde M30)
Schot 80×80
t=12mm inlassen
130×150, t=12
Stelruimte dmv vulplaten (ihw aangelast)
2x UPE140 26mm afstand, gelast dmv schotten
tot samengesteld profiel evenwijdig aan erker
gemonteerd dmv aangelaste platen t=15mm
140
8
0
40
DOORSNEDE
OPBOUW ERKER
RVS-strip tbv randbescherming
Niveau 3
Niveau 2
1:10
Projectgegevens // Locatie: waalkade, Nijmegen // Opdrachtgever: Gemeente Nijmegen //
Gebruiker: de Bastei, Centrum voor Natuur en Cultuurhistorie // Ontwerp en detaillering: Van
roosmalen Van Gessel architecten e.p., delft, roosmalengessel.nl // Bouwkundig tekenwerk:
de Twee snoeken, ’s-Hertogenbosch, tweesnoeken.nl // Glasconstructie: aBT Velp, abt.eu //
Uitvoering en engineering glazen erker: si-X, Benthuizen, si-x.nl // Coördinatie en uitvoering:
Mertens Bouwbedrijf, weert, mertens-weert.nl // Bouwperiode glazen erker: december 2017 –
januari 2018
