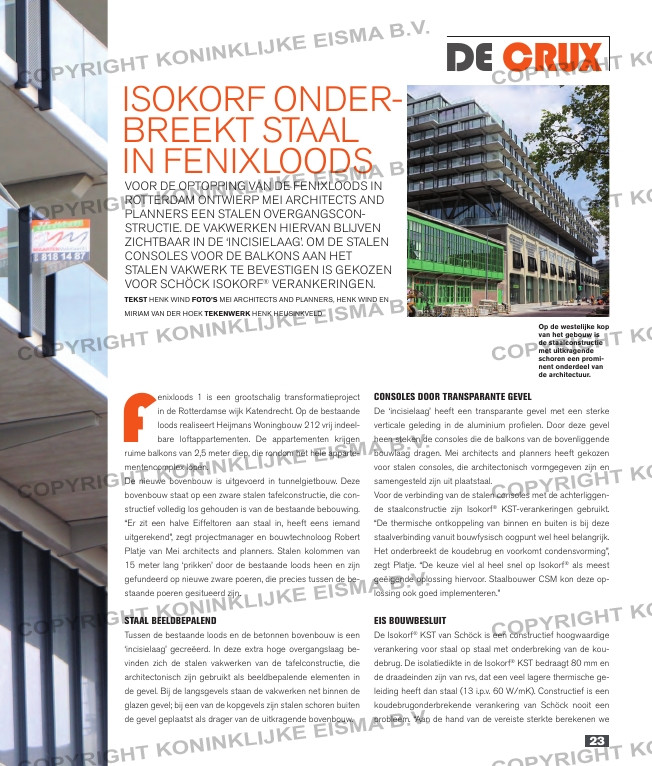

Pagina 23 van: Bouwwereld #9 2019

F
enixloods 1 is een grootschalig transformatieproject
in de Rotterdamse wijk Katendrecht. Op de bestaande
loods realiseert Heijmans Woningbouw 212 vrij indeel-
bare loftappartementen. De appartementen krijgen
ruime balkons van 2,5 meter diep, die rondom het hele apparte-
mentencomplex lopen.
De nieuwe bovenbouw is uitgevoerd in tunnelgietbouw. Deze
bovenbouw staat op een zware stalen tafelconstructie, die con-
structief volledig los gehouden is van de bestaande bebouwing.
“Er zit een halve Eiffeltoren aan staal in, heeft eens iemand
uitgerekend”, zegt projectmanager en bouwtechnoloog Robert
Platje van Mei architects and planners. Stalen kolommen van
15 meter lang ‘prikken’ door de bestaande loods heen en zijn
gefundeerd op nieuwe zware poeren, die precies tussen de be-
staande poeren gesitueerd zijn.
Staal beeldbepalend
Tussen de bestaande loods en de betonnen bovenbouw is een
‘incisielaag’ gecreëerd. In deze extra hoge overgangslaag be-
vinden zich de stalen vakwerken van de tafelconstructie, die
architectonisch zijn gebruikt als beeldbepalende elementen in
de gevel. Bij de langsgevels staan de vakwerken net binnen de
glazen gevel; bij een van de kopgevels zijn stalen schoren buiten
de gevel geplaatst als drager van de uitkragende bovenbouw.
VOOR DE OPTOPPIng Van DE FEnIxlOODS In
ROTTERDaM OnTWIERP MEI aRcHITEcTS anD
PlannERS EEn STalEn OVERgangScOn-
STRucTIE. DE VaKWERKEn HIERVan BlIjVEn
zIcHTBaaR In DE ‘IncISIElaag’. OM DE STalEn
cOnSOlES VOOR DE BalKOnS aan HET
STalEn VaKWERK TE BEVESTIgEn IS gEKOzEn
VOOR ScHöcK ISOKORF® VERanKERIngEn.
TeksT Henk Wind FoTo’s Mei arcHitects and planners, Henk Wind en
MiriaM van der Hoek TekeNWeRk Henk HeUsinkveld
de crux
23
ISOKORF OnDER-
BREEKT STaal
In FEnIxlOODS
ConSoleS door tranSparante gevel
De ‘incisielaag’ heeft een transparante gevel met een sterke
verticale geleding in de aluminium profielen. Door deze gevel
heen steken de consoles die de balkons van de bovenliggende
bouwlaag dragen. Mei architects and planners heeft gekozen
voor stalen consoles, die architectonisch vormgegeven zijn en
samengesteld zijn uit plaatstaal.
Voor de verbinding van de stalen consoles met de achterliggen-
de staalconstructie zijn Isokorf® KST-verankeringen gebruikt.
“De thermische ontkoppeling van binnen en buiten is bij deze
staalverbinding vanuit bouwfysisch oogpunt wel heel belangrijk.
Het onderbreekt de koudebrug en voorkomt condensvorming”,
zegt Platje. “De keuze viel al heel snel op Isokorf® als meest
geëigende oplossing hiervoor. Staalbouwer cSM kon deze op-
lossing ook goed implementeren.”
eiS bouwbeSluit
De Isokorf® KST van Schöck is een constructief hoogwaardige
verankering voor staal op staal met onderbreking van de kou-
debrug. De isolatiedikte in de Isokorf® KST bedraagt 80 mm en
de draadeinden zijn van rvs, dat een veel lagere thermische ge-
leiding heeft dan staal (13 i.p.v. 60 W/mK). constructief is een
koudebrugonderbrekende verankering van Schöck nooit een
probleem. “aan de hand van de vereiste sterkte berekenen we
op de westelijke kop
van het gebouw is
de staalconstructie
met uitkragende
schoren een promi-
nent onderdeel van
de architectuur.
