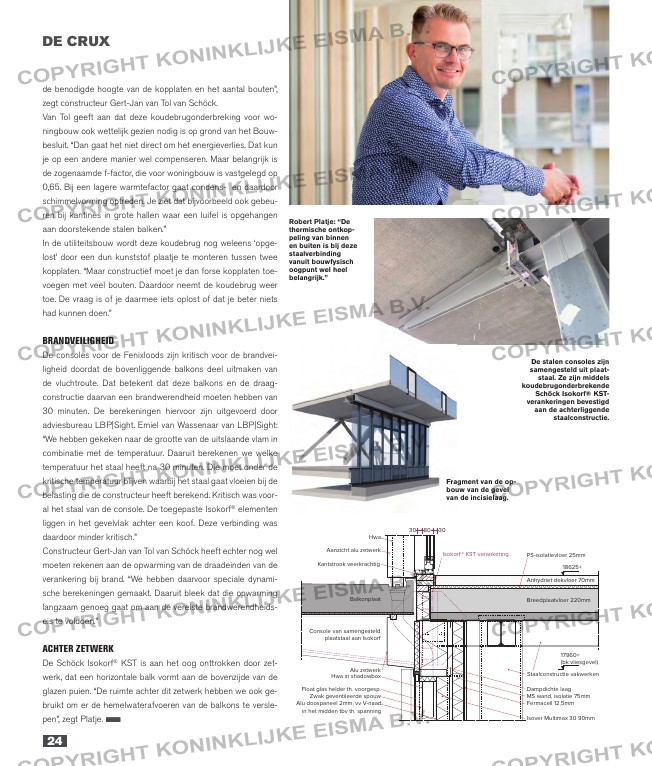

de benodigde hoogte van de kopplaten en het aantal bouten”,
zegt constructeur gert-jan van Tol van Schöck.
Van Tol geeft aan dat deze koudebrugonderbreking voor wo-
ningbouw ook wettelijk gezien nodig is op grond van het Bouw-
besluit. “Dan gaat het niet direct om het energieverlies. Dat kun
je op een andere manier wel compenseren. Maar belangrijk is
de zogenaamde f-factor, die voor woningbouw is vastgelegd op
0,65. Bij een lagere warmtefactor gaat condens- en daardoor
schimmelvorming optreden. je ziet dat bijvoorbeeld ook gebeu-
ren bij kantines in grote hallen waar een luifel is opgehangen
aan doorstekende stalen balken.”
In de utiliteitsbouw wordt deze koudebrug nog weleens ‘opge-
lost’ door een dun kunststof plaatje te monteren tussen twee
kopplaten. “Maar constructief moet je dan forse kopplaten toe-
voegen met veel bouten. Daardoor neemt de koudebrug weer
toe. De vraag is of je daarmee iets oplost of dat je beter niets
had kunnen doen.”
brandveiligheid
De consoles voor de Fenixloods zijn kritisch voor de brandvei-
ligheid doordat de bovenliggende balkons deel uitmaken van
de vluchtroute. Dat betekent dat deze balkons en de draag-
constructie daarvan een brandwerendheid moeten hebben van
30 minuten. De berekeningen hiervoor zijn uitgevoerd door
adviesbureau lBP|Sight. Emiel van Wassenaar van lBP|Sight:
“We hebben gekeken naar de grootte van de uitslaande vlam in
combinatie met de temperatuur. Daaruit berekenen we welke
temperatuur het staal heeft na 30 minuten. Die moet onder de
kritische temperatuur blijven waarbij het staal gaat vloeien bij de
belasting die de constructeur heeft berekend. Kritisch was voor-
al het staal van de console. De toegepaste Isokorf® elementen
liggen in het gevelvlak achter een koof. Deze verbinding was
daardoor minder kritisch.”
constructeur gert-jan van Tol van Schöck heeft echter nog wel
moeten rekenen aan de opwarming van de draadeinden van de
verankering bij brand. “We hebben daarvoor speciale dynami-
sche berekeningen gemaakt. Daaruit bleek dat die opwarming
langzaam genoeg gaat om aan de vereiste brandwerendheids-
eis te voldoen.”
aChter zetwerk
De Schöck Isokorf® KST is aan het oog onttrokken door zet-
werk, dat een horizontale balk vormt aan de bovenzijde van de
glazen puien. “De ruimte achter dit zetwerk hebben we ook ge-
bruikt om er de hemelwaterafvoeren van de balkons te versle-
pen”, zegt Platje. n
24
de crux
De stalen consoles zijn
samengesteld uit plaat-
staal. Ze zijn middels
koudebrugonderbrekende
schöck Isokorf® ksT-
verankeringen bevestigd
aan de achterliggende
staalconstructie.
Robert Platje: “De
thermische ontkop-
peling van binnen
en buiten is bij deze
staalverbinding
vanuit bouwfysisch
oogpunt wel heel
belangrijk.”
Aanzicht alu zetwerk
Hwa
Balkonplaat
Kantstrook veerkrachtig
Anhydriet dekvloer 70mm
PS-isolatievloer 25mm
Breedplaatvloer 220mm
18625+
Staalconstructie vakwerken
17960+
(bk vliesgevel)
Console van samengesteld
plaatstaal aan Isokorf
Alu zetwerk
Hwa in shadowbox
Float glas helder th. voorgesp.
Zwak geventileerde spouw
Alu doospaneel 2mm, vv V-naad
in het midden tbv th. spanning
Isover Multimax 30 90mm
Dampdichte laag
MS wand, isolatie 75mm
Fermacell 12,5mm
Isokorf® KST verankering
30 80 30
Fragment van de op-
bouw van de gevel
van de incisielaag.
