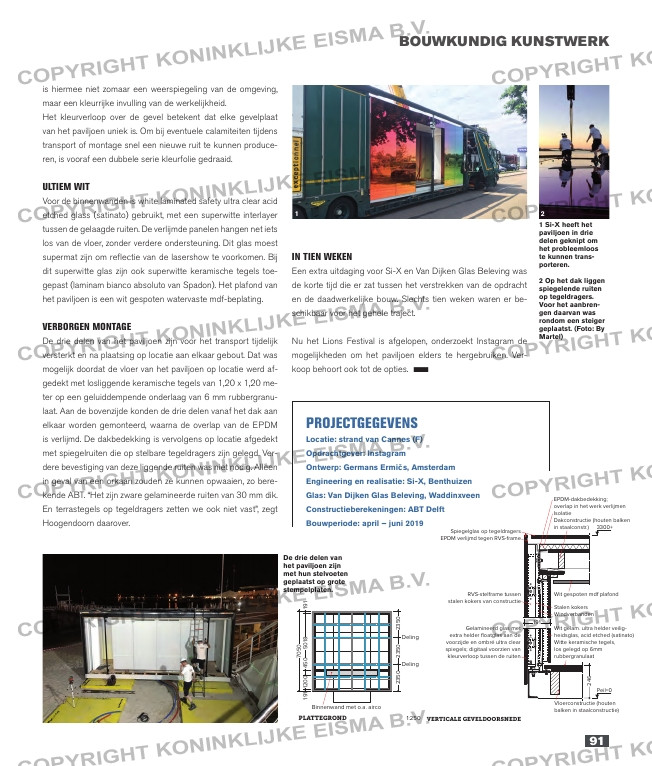

BouwkundIg kunsTwerk
91
is hiermee niet zomaar een weerspiegeling van de omgeving,
maar een kleurrijke invulling van de werkelijkheid.
Het kleurverloop over de gevel betekent dat elke gevelplaat
van het paviljoen uniek is. Om bij eventuele calamiteiten tijdens
transport of montage snel een nieuwe ruit te kunnen produce
ren, is vooraf een dubbele serie kleurfolie gedraaid.
ultiem wit
Voor de binnenwanden is white laminated safety ultra clear acid
etched glass (satinato) gebruikt, met een superwitte interlayer
tussen de gelaagde ruiten. De verlijmde panelen hangen net iets
los van de vloer, zonder verdere ondersteuning. Dit glas moest
supermat zijn om reflectie van de lasershow te voorkomen. Bij
dit superwitte glas zijn ook superwitte keramische tegels toe
gepast (laminam bianco absoluto van Spadon). Het plafond van
het paviljoen is een wit gespoten watervaste mdfbeplating.
verborgen montage
De drie delen van het paviljoen zijn voor het transport tijdelijk
versterkt en na plaatsing op locatie aan elkaar gebout. Dat was
mogelijk doordat de vloer van het paviljoen op locatie werd af
gedekt met losliggende keramische tegels van 1,20 x 1,20 me
ter op een geluiddempende onderlaag van 6 mm rubbergranu
laat. Aan de bovenzijde konden de drie delen vanaf het dak aan
elkaar worden gemonteerd, waarna de overlap van de EPDM
is verlijmd. De dakbedekking is vervolgens op locatie afgedekt
met spiegelruiten die op stelbare tegeldragers zijn gelegd. Ver
dere bevestiging van deze liggende ruiten was niet nodig. Alleen
in geval van een orkaan zouden ze kunnen opwaaien, zo bere
kende ABT. “Het zijn zware gelamineerde ruiten van 30 mm dik.
En terrastegels op tegeldragers zetten we ook niet vast”, zegt
Hoogendoorn daarover.
in tien weKen
Een extra uitdaging voor SiX en Van Dijken Glas Beleving was
de korte tijd die er zat tussen het verstrekken van de opdracht
en de daadwerkelijke bouw. Slechts tien weken waren er be
schikbaar voor het gehele traject.
Nu het Lions Festival is afgelopen, onderzoekt Instagram de
mogelijkheden om het paviljoen elders te hergebruiken. Ver
koop behoort ook tot de opties. n
1 Si-X heeft het
paviljoen in drie
delen geknipt om
het probleemloos
te kunnen trans-
porteren.
2 Op het dak liggen
spiegelende ruiten
op tegeldragers.
Voor het aanbren-
gen daarvan was
rondom een steiger
geplaatst. (Foto: By
Martel)
De drie delen van
het paviljoen zijn
met hun stelvoeten
geplaatst op grote
stempelplaten.
1:250
Binnenwand met o.a. airco
19
1
12
0
0
4
5
0
5
0
18
19
1
2
3
5
0
2
3
5
0
2
3
5
0
7
0
5
0
PLATTEGROND
Deling
Deling
VERTICALE GEVELDOORSNEDE
3300+
Spiegelglas op tegeldragers
EPDM verlijmd tegen RVS-frame
Dakconstructie (houten balken
in staalconstr.)
Wit gespoten mdf plafond
Gelamineerd glas met
extra helder floatglas aan de
voorzijde en ombré ultra clear
spiegels; digitaal voorzien van
kleurverloop tussen de ruiten
Stalen kokers
Windverbanden
RVS-stelframe tussen
stalen kokers van constructie
Wit gelam. ultra helder veilig-
heidsglas, acid etched (satinato)
Witte keramische tegels,
los gelegd op 6mm
rubbergranulaat
Peil=0
2
4
6
191
Vloerconstructie (houten
balken in staalconstructie)
Isolatie
EPDM-dakbedekking;
overlap in het werk verlijmen
1:20
projectgegevens
Locatie: strand van Cannes (F)
Opdrachtgever: Instagram
Ontwerp: Germans Ermičs, Amsterdam
Engineering en realisatie: Si-X, Benthuizen
Glas: Van Dijken Glas Beleving, Waddinxveen
Constructieberekeningen: ABT Delft
Bouwperiode: april – juni 2019
