Het combineren van de afzuiglucht van een mv-box met de toevoerlucht van de warmtepompboiler, zorgt voor een zuinigere en efficiëntere installatie. Groupe Atlantic wijst installateurs op een mes dat aan twee kanten snijdt.
Een 15 procent efficiëntere, zuinigere warmtepompboiler en tot 30 procent minder ventilatieverliezen. Dat zijn klinkende cijfers die uit de doorgerekende testresultaten komen. Groupe Atlantic rekende voor de Atlantic warmtepompboiler en Orcon MVS-15 woonhuisventilatiebox uit wat het verbinden van deze twee installaties oplevert. Warmtepompen, warmtepompboilers, ventilatiesystemen met en zonder warmteterugwinning, airconditioning; in bestaande woningen wordt op de route naar aardgasvrij een veelvoud aan oplossingen geïnstalleerd, maar vaak vanuit verschillende richtingen en zelden integraal. “Wij als Groupe Atlantic hebben al deze technieken onder één dak en zijn daarmee uniek gepositioneerd om deze werelden bij elkaar te brengen”, zegt Johan Verwoert, productmanager Woonhuisventilatie. “In veel gevallen zie je dat installaties los van elkaar werken. Vaak worden ze ook door verschillende installateurs geïnstalleerd, terwijl installaties elkaar kunnen en zelfs móeten versterken. Door dingen slim te combineren, kun je enorm veel efficiëntievoordelen halen. Daar is dit een voorbeeld van.”
Alternatieve WTW
Ventilatie met warmterugwinning is een optimaal systeem, maar in bestaande bouw niet altijd mogelijk of lastig en kostbaar om aan te leggen. Daarom valt de keuze vaak op vervangen van de mechanische ventilatiebox door een gelijksoortig product. De warme afzuiglucht is verloren energie. Dat is zonde, zeker wanneer opdrachtgevers investeren in isolatie en HR++ of triple glas.
In renovaties worden daarnaast veel warmtepompboilers geplaatst om het gasverbruik voor warm tapwater te verlagen. “Het plannen van de laadcyclus op momenten waarop er PV-energie beschikbaar is, biedt al veel besparingspotentieel. Om een warmtepompboiler zo zuinig mogelijk te laten werken, kun je in de regeling veel optimaliseren, maar met de combinatie die wij hebben bedacht kan het nóg beter. Door de afzuiglucht te combineren met de toevoerlucht van de warmtepompboiler, kan deze namelijk nog zuiniger en efficiënter werken.”
‘Conceptdenken stimuleren’
Kortom: dit mes snijdt aan twee kanten, beaamt collega Hans Maljaars, als productmanager verantwoordelijk voor de warmtepompen en warmtepompboilers. “Je hergebruikt je afgezogen warme lucht en je warmtepompboiler heeft direct een hogere aanzuigtemperatuur, waardoor die over het hele jaar efficiënter werkt.”

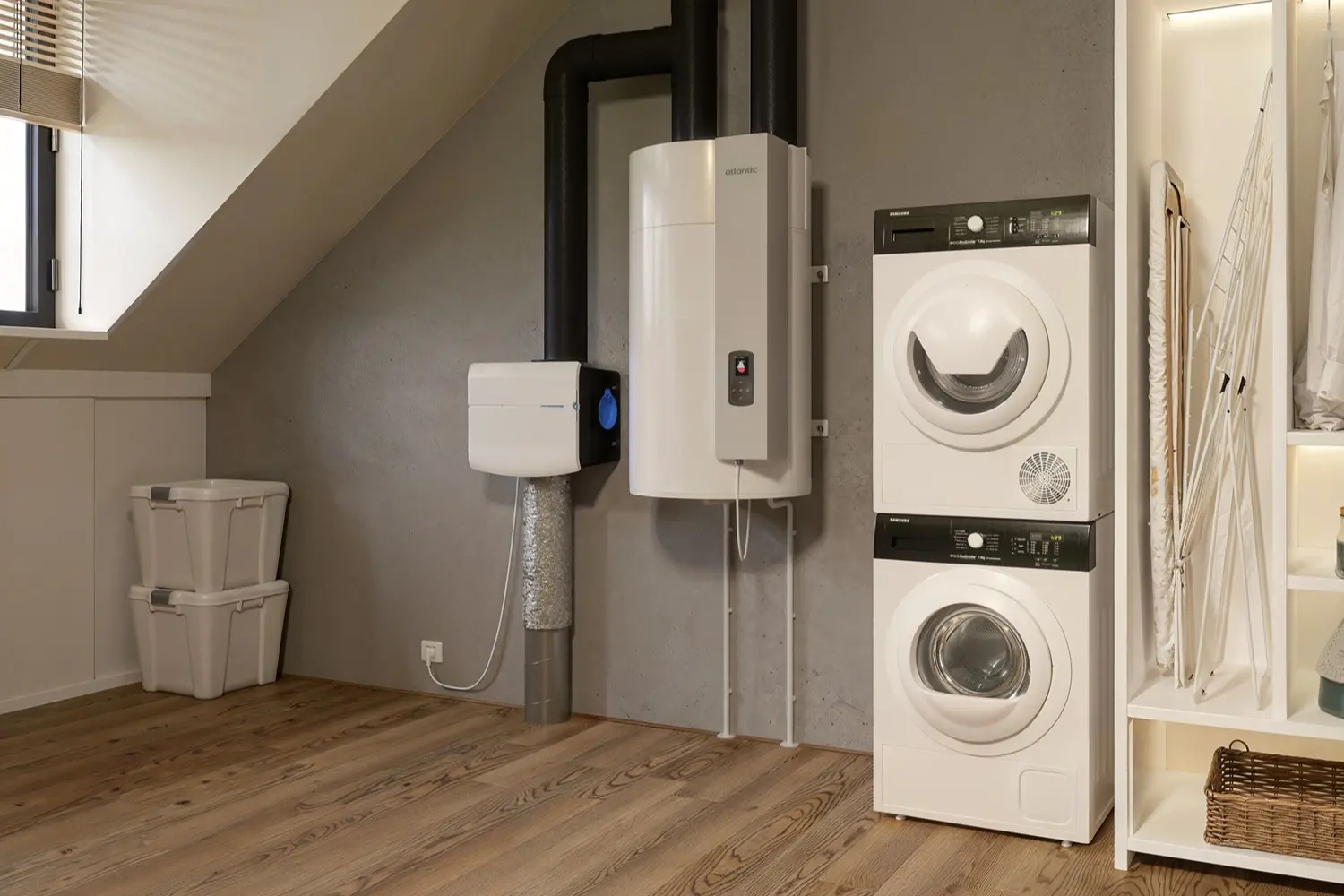

Groupe Atlantic wil met de combinatie installateurs een interessante keuzemogelijkheid aanreiken voor renovatieprojecten en hen ondersteunen in integrale verduurzamingsmogelijkheden. “Hier liggen enorme kansen voor totaalinstallateurs. Doordat het concept volledig is uitgedacht zijn zij gemakkelijk in staat om de ventilatie- en warmtepompdisciplines bij elkaar te brengen.” De ventilatiebox en warmtepompboiler zijn vaak op dezelfde plek op de zolder gepositioneerd, direct onder het dak. “Dan kun je in één keer die efficiëntieslag maken.”
Specifieke productcombinatie
De Orcon MVS-15 woonhuisventilator staat bekend als de stilste en meest energiezuinige in zijn klasse. Hij heeft een capaciteit van 550 m³/h bij 100 Pa en is daarmee geschikt voor vrijwel elke gezinswoning. Atlantic Explorer V5 en Atlantic Calypso V5 warmtepompboilers kunnen tot een buitentemperatuur van -5°C volledig op de warmtepomp draaien. Hierdoor is het verbruik slechts één derde ten opzichte van elektrische boilers.
Groupe Atlantic adviseert specifiek de combinatie van deze producten omdat deze is getest en de prestaties daarmee zijn onderbouwd. Daarbij hoort een regeling die draait op CO2-sensoren. Bij een hoger CO2-niveau gaat de afzuigbox harder werken. “Als je de laadtijden van je boiler daarop afstemt, kun je een hele efficiënte regeling maken. En extra gunstig is dat de Orcon MVS-15, gecombineerd met twee CO2-sensoren, sinds dit jaar in aanmerking komt voor ISDE-subsidie. Op de warmtepompboilers zit ook ISDE, dus dat loopt lekker op voor eindgebruikers”, zegt Verwoert.
Do’s and don’ts
Voor een correcte installatie van deze combinatie heeft Groupe Atlantic richtlijnen opgesteld. Die zijn essentieel om te volgen, benadrukken de productmanagers. Maljaars: “We maken gebruik van luchtmechanica. Het is heel belangrijk dat je daarbij het juiste kanaalwerk gebruikt in een vaste opstelling. Kanaalwerk dat past bij de luchtvolumes die een warmtepompboiler transporteert en bij luchtvolumes die een ventilatiesysteem transporteert. Daar hebben we de juiste combinaties bij gezocht en getest.”
Deze combinatie én een correct uitgevoerde installatie voorkomt overventilatie. Dat treedt op wanneer de ventilatiebox continu te veel lucht afzuigt op het moment dat de warmtepompboiler laadt. Dat kan leiden tot een teveel aan ventilatiegeluid, tochtklachten en warmteverlies. “Dat maakt het belangrijk om deze combinatie volgens onze installatierichtlijnen in een principeschema uit te werken. Samen met twee premium producten die we naar voren schuiven, maakt een goed installatieadvies dit concept sterk”, besluit Verwoert. “Daarmee ligt er een interessante kans voor renovatieprojecten.”
Dit artikel is tot stand gekomen in samenwerking met Groupe Atlantic.
