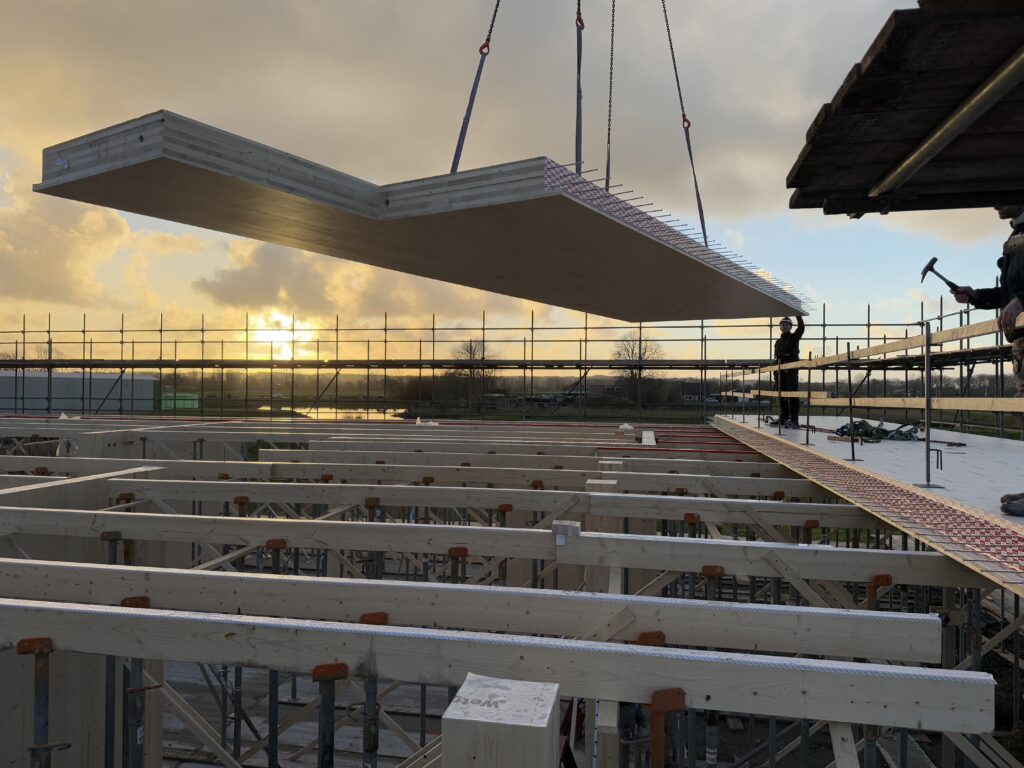

Bij de bouw van het nieuwe kantoor van Pronk Bouw in Warmenhuizen is voor het eerst in Nederland een innovatieve houtconstructie zonder liggers toegepast. Houtspecialist DERIX maakte hierbij gebruik van het Spider-systeem van Rothoblaas en de TC Fusion-techniek.

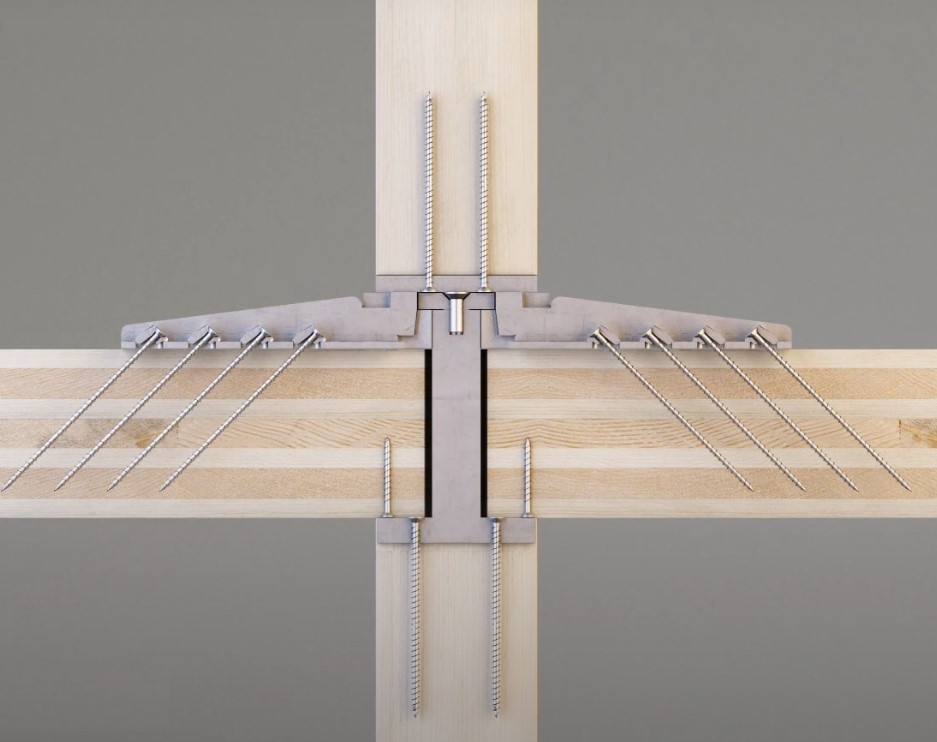

Normaal rusten CLT-vloeren op houten liggers tussen de kolommen. In dit project zijn de liggers weggelaten: de vloeren rusten direct op de kolommen. Zonder extra maatregelen zouden de geconcentreerde krachten de kolommen kunnen doorboren. Daarom is gekozen voor de Spider: een stalen verbindingsstuk met poten die de vloerkrachten verdelen en via het stalen middelpunt naar de kolom eronder leiden. Schuine schroeven in de vloerplaat zorgen voor een veilige overdracht van de krachten.
Hoe werkt TC Fusion?

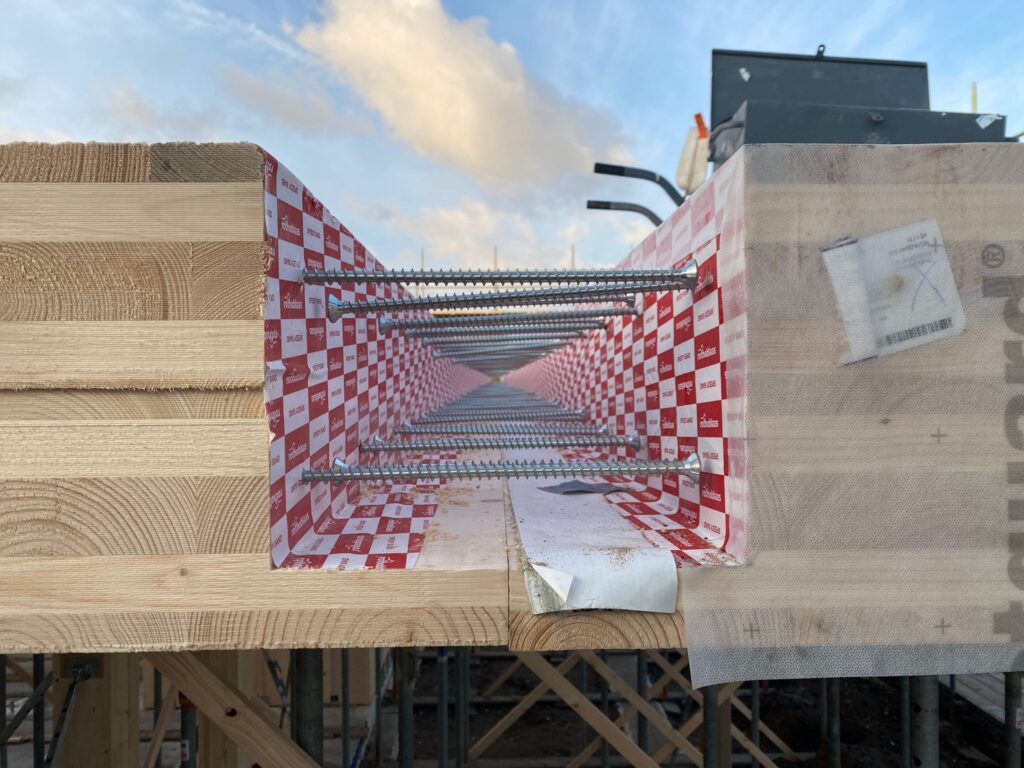

Omdat losse CLT-elementen zonder liggers zouden kunnen vallen, tenzij je onder elk vloerdeel een kolom plaatst. Dat laatste zorgt voor een veelvoud aan kolommen en is dus niet wenselijk. Daarom is het noodzakelijk dat de CLT-elementen samen als één geheel functioneren. Met de TC Fusion-techniek (Timber-Concrete-Fusion) worden de houten vloerdelen onderling verbonden. Dat gebeurt door ze met schroeven en wapeningsstaven te vervlechten en vervolgens de tussenruimte op te vullen met beton. Zo ontstaat één grote, stabiele vloerplaat.
Voordelen
Dankzij de Rothoblaas Spider en de TC Fusion kan er zonder liggers gebouwd worden. Hierdoor worden de verdiepingen en dus het gebouw uiteindelijk lager. Bovendien is er meer ruimte en flexibiliteit voor leidingen en installaties, doordat er aan de onderkant van de vloer geen liggers in de weg zitten.
Nieuwe standaard toekomstbestendig bouwen
“Met deze innovatieve combinatie laten we zien dat houtbouw niet alleen duurzaam, maar ook technisch vooruitstrevend is,” zegt Johan Paul Borreman, directeur bij DERIX Nederland. “We zijn trots dat we als een van de eerste houtbouwbedrijven in Nederland deze twee systemen samen hebben toegepast en zo een nieuwe standaard hebben neergezet voor toekomstbestendig bouwen.”
