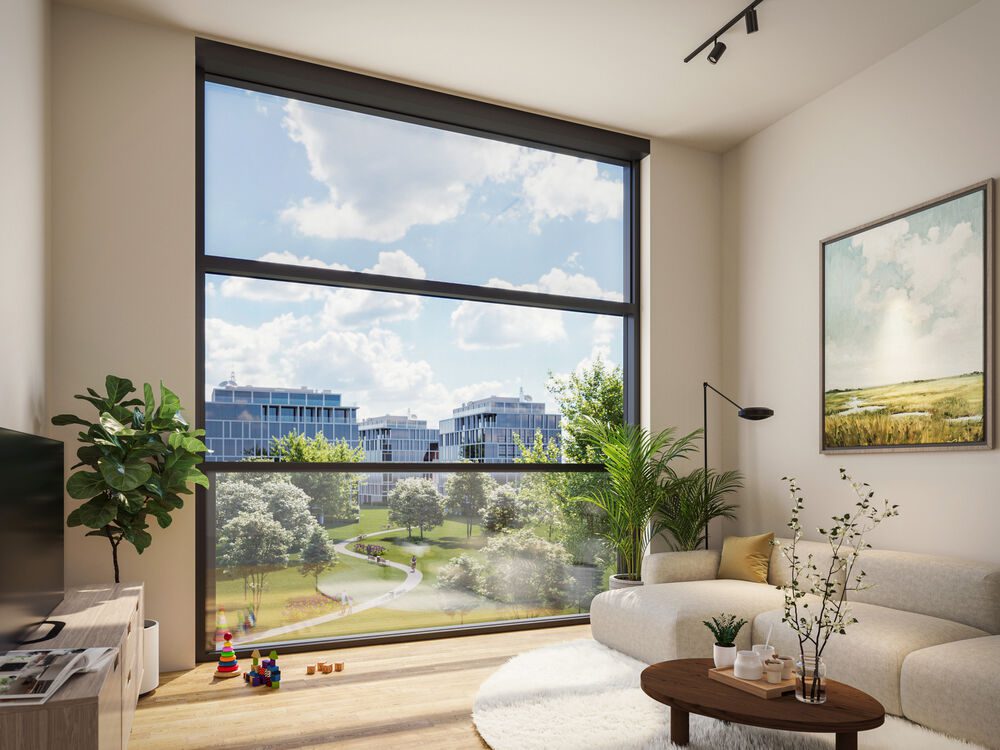

Het verticale schuifraam van Reynaers Aluminium is nu beschikbaar als gestandaardiseerde systeemoplossing onder de naam MasterPatio Vertical Slider. Dat betekent dat de profielen op voorraad liggen en dat het systeem op alle aspecten uitvoerig is getest. Het verticale raam is daardoor bereikbaar voor ieder project, zelfs als het maar om één raam gaat.
Het gemotoriseerde verticale schuifraam van Reynaers Aluminium blijkt een uitstekende oplossing te zijn voor situaties waar beperkte ruimte is. De bovenste vleugel van het raam kan naar beneden zakken, waardoor de binnenruimte kan worden omgeturnd tot buitenruimte of loggia. In de geopende stand vormt het onderste deel een vlak geheel en fungeert deze als balustrade. Vooral in hoogbouwprojecten en bij transformaties is dit een zeer interessant alternatief voor balkons of andere buitenruimtes.
Tot nu toe was het verticale schuifraam een special die projectspecifiek ontworpen werd. Dit houdt in dat het raam in elk project opnieuw getest moest worden op onder meer windbelasting, luchtdichting en waterdichtheid. Tevens was voor de productie van de profielen steeds een eigen matrijs nodig. De meerkosten van het testen en de matrijs maakten dat het schuifraam in de praktijk alleen interessant was bij grote productie-aantallen.
Aansluiting bij MasterPatio
Gezien de belangstelling voor het product, wilde Reynaers Aluminium daar graag verandering in brengen door het verticale schuifraam door te ontwikkelen tot een systeemoplossing. Daarbij is in aanzicht, profilering en dergelijke aansluiting gezocht bij de MasterPatio-profielen, waarmee het goed past in de hedendaagse architectuur. Het raam heeft dan ook de naam MasterPatio Vertical Slider gekregen.
Er zijn twee verschillende configuraties mogelijk: met twee vleugels of met drie vleugels boven elkaar. Als er drie vleugels boven elkaar worden geplaatst, kan de middelste naar beneden schuiven. De andere twee zijn vast. De vleugels hebben maximale afmetingen van 3.600 mm breed en 1.500 mm hoog. De middenregel – waar de vleugels op elkaar aansluiten – heeft een aanzichtsbreedte van slechts 87 mm en bij Slim Chicane zelfs maar 50 mm. De motoren zijn sterk genoeg om deze vleugels te bedienen en kunnen tot 200 kg belast worden. Ze worden bediend middels een drukknop of afstandsbediening.
Het systeem levert hoge prestaties, met een waterdichtheid tot 750 Pa, luchtdichtheid klasse 4, 1.200 Pa windbelasting en 1.800 Pa veiligheidsbelasting. De MasterPatio Vertical Slider is er ook met extra hoge isolatiewaardes, waarmee die zelfs geschikt is voor toepassing in bouwen op passiefhuisniveau. Naast de volledige opening tot loggia kan de vleugel ook op één of twee vaste ventilatiestanden worden gezet.
Veiligheid gegarandeerd
“We hebben dit systeem op alle onderdelen uitvoerig getest”, vertelt technisch manager Rob Grein van Reynaers Aluminium. “Bij projectspecifieke oplossingen test je vooral op waterdichtheid, windbelasting en luchtdichtheid. Nu hebben we bijvoorbeeld ook cyclische testen uitgevoerd en andere verouderingstesten. Als systeemhuis besteden we uiteraard ook grote aandacht aan de veiligheid. Dan gaat het er bijvoorbeeld om dat er geen handen of vingers bekneld mogen raken bij het sluiten van het raam, maar ook om een batterypack om bij uitval van de elektriciteit het raam toch te kunnen bedienen.”
Bewezen kwaliteit
Inmiddels heeft Reynaers Aluminium volop ervaring met het verticale schuifraam en is het een product van bewezen kwaliteit. “We zijn daar al in 2012 mee begonnen. Toen kwam de vraag vanuit de scheepsbouw voor cruiseschepen. We ontwikkelden het verticale schuifraam samen met Rhigo, dat speciale beglazing levert voor de jachtbouw, bedrijfsvaart en passagiersschepen. Daarna is het doorontwikkeld voor de woningbouw. Met Wijmoco hebben we het toegepast in woontoren Philips Lighting in Eindhoven, waar studenten worden gehuisvest. Met Van Hoesel hebben we woontoren De Brabander in Tilburg gedaan. Daar is een loggia gecreëerd met het schuifraam in de buitengevel als thermische schil en aan de binnenzijde een glazen wand. Bij mooi weer gaat het buitenraam open en is het een buitenruimte. Bij slecht weer is het juist een binnenruimte.” Tot nu toe waren dit allemaal projectspecifieke oplossingen. “Maar met het MasterPatio Vertical Slider-systeem hebben we inmiddels heel veel ervaring, ook qua aftersales en onderhoud. De praktijk bewijst dat het zeer robuuste systemen van hoge kwaliteit zijn.”
