Om op een geluidsbelaste locatie natuurlijk te kunnen ventileren met een open raam, zijn speciale geluidwerende voorzieningen nodig. Die worden vaak projectspecifiek uitgewerkt en waar nodig getest. Reynaers aluminium heeft nu drie typen geluidsluw ventilerende ramen in het aanbod opgenomen, waarvan MasterLine Harbour Fenster beschikbaar is als gestandaardiseerde systeemoplossing. Andere oplossingen zijn de MasterLine Silent Window en de MasterLine Softtone.
Ramen die open kunnen, ventileren een woning op natuurlijke wijze. Bewoners hechten daar grote waarde aan. Het draagt dan ook bij aan wooncomfort en woonbeleving. Ook maakt een te openen raam spuiventilatie een stuk eenvoudiger. Er wordt echter steeds vaker gebouwd op geluidsbelaste locaties, in stedelijke gebieden met daaromheen veel levendige bedrijvigheid. Bij dergelijke geluidbelaste gevels zijn extra voorzieningen nodig om binnen de geldende geluidsnormen toch een raam open te kunnen zetten. Reynaers Aluminium heeft ruime ervaring met het engineeren van speciale oplossingen waarmee geluidluw kan worden geventileerd. Zo paste Reynaers Aluminium in woontoren Lighthouse in Eindhoven een zogenaamd Harbour Fenster toe. Dit is een verdiepingshoge ‘kast’ met glas en ramen aan zowel binnenzijde als buitenzijde. Aan de buitenzijde opent een raam onderin; aan de binnenzijde juist bovenin. Lucht – en daarmee ook geluid – legt zo een S-vormige weg af door de kast, die geluidsabsorberend bekleed is. Dit zorgt voor een aanzienlijke geluiddemping. In het project TAC, eveneens in Eindhoven, gaat Reynaers Aluminium geluidwerende en absorberende lamellen plaatsen voor een te openen raam. Met deze Silent Window wordt eveneens geluid geweerd terwijl lucht wordt doorgelaten. Eerder werd al de MasterLine SoftTone ontwikkeld. Dit is een parallel naar buiten openend raam. Doordat het raam hiermee voor de opening blijft staan, moeten lucht en geluid ook hier een slingerweg afleggen om binnen te komen. Deze oplossing is toegepast aan de spoor- en stadionzijde van Eurostaete in Eindhoven.
Doorontwikkeld
Deze oplossingen werden tot nu toe per project geëngineerd. Inmiddels heeft Reynaers Aluminium de systemen echter uitgebreid getest en doorontwikkeld. Vanuit deze testgegevens kan Reynaers Aluminium nu gemakkelijker aanhaken bij projectvragen. Het Harbour Fenster is zelfs doorontwikkeld tot gestandaardiseerde systeemoplossingen en is daardoor – binnen bepaalde grenzen van afmetingen en opbouw – in elk project toepasbaar met gegarandeerde prestaties.
Bij projectspecifieke oplossingen moet elke keer opnieuw worden beoordeeld of het systeem voldoet aan alle eisen op het gebied van onder meer sterkte, water- en luchtdichtheid en geluidisolatie. Vanwege de kosten zijn zulke oplossing eigenlijk alleen haalbaar in een project met een groot aantal van deze ramen. Nu ze behoren tot geteste systeemoplossingen, worden ze makkelijker haalbaar en toepasbaar in een project.
Silent window
Voor zowel het Harbour Fenster als het Silent Window en de SoftTone heeft Reynaers Aluminium de bekende MasterLine kozijnprofielen als uitganspunt genomen. Voor het Silent Window is een kaderprofiel ontworpen waarin de geluidwerende lamellen kunnen worden geplaatst. Het MasterLine kozijn met kaderprofiel is getest op water-, lucht- en winddichting. Testen op geluidisolatie was niet nodig. “Die prestatie wordt geleverd door de lamellen en die zijn uitvoerig getest door de lamellenleverancier”, zegt development expert Mike Snoeijen van Reynaers Aluminium. Het Silent Window is er met een kader geschikt voor lamellen van 150 mm diep en van 300 mm diep. “V-vormige lamellen van 300 mm hebben een hogere geluidisolatie dan enkele lamellen van 150 mm. Welke je toepast is afhankelijk van de geluidbelasting op de gevel.”
Het Silent Window wordt volledig in de fabriek samengesteld, inclusief de lamellen. In het kozijn komt een vleugel met een paneel in plaats van glas. Daarmee worden de lamellen van binnenuit aan het oog onttrokken. Het ventilerende Silent Window is als op zichzelf staand element toe te passen, maar is ook te combineren met een naastgelegen raamelement.
Harbour Fenster

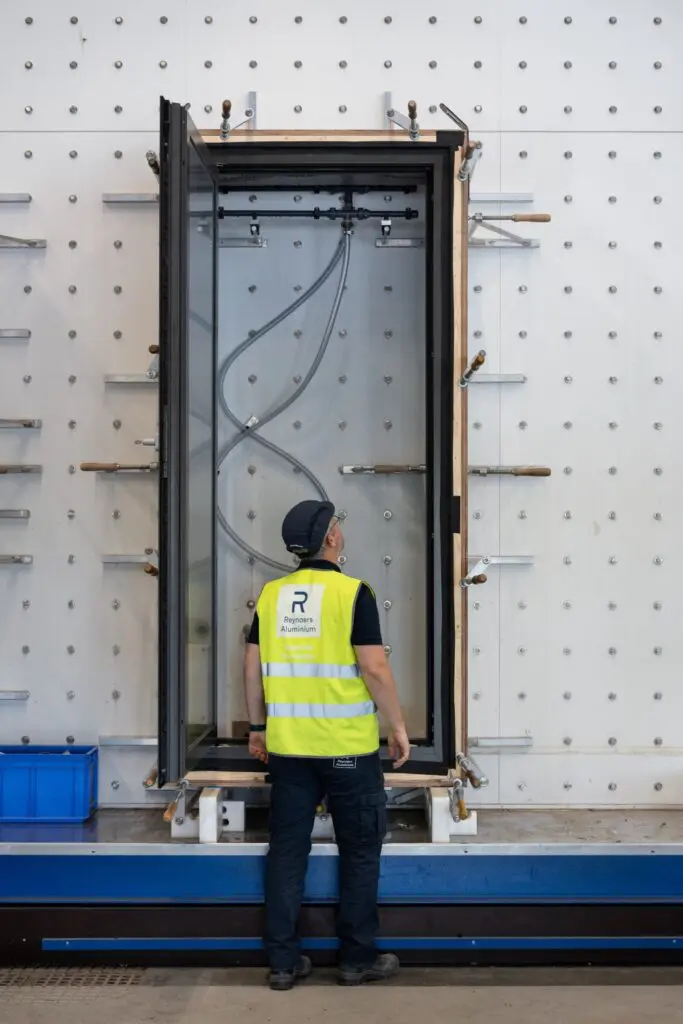

Het Harbour Fenster heeft Reynaers Aluminium wel zelf uitgebreid getest op akoestische prestaties. Maar liefst 30 mogelijke combinaties zijn door het bedrijf getest, en tien tests zijn gedaan met onafhankelijke certificeerder SKG-IKOB. Variaties zaten onder meer in de perforaties van de bekleding aan de binnenzijde van de kast, waar geluidabsoberende isolatie achter zit, maar ook in de onderlinge afstand tussen binnen- en buitenschil, de positie van de te openen kiepramen en de verschillende mate van opening. “De afstand tussen de binnen- en buitenschil bleek weinig invloed te hebben”, zegt Snoeijen. “We hebben gekozen voor twee varianten: met een afstand van 200 mm en met een afstand van 350 mm. Verder hebben we gekozen voor een kiepraam aan de onderzijde in de buitenschil en aan de bovenzijde van de binnenschil. Dat is qua comfort (luchtstroming) en ruimte het meest gunstig, omdat je dan niet zo snel tegen een geopende vleugel aanloopt. Hiermee voldoen we gemakkelijk aan de gangbare eisen, die meestal zo rond de 20 dB liggen. Maar de positionering kan eventueel ook andersom. Dan is de geluidisolatie zelfs nog iets beter.”
Om het glas te kunnen reinigen, zijn draairamen geplaatst in zowel de binnenschil als de buitenschil. Het betekent dat het ventilerende kiepraam van de binnenschil in het draairaam zit. “Om het aanzicht slank te houden, hebben we een nieuw verdiept vleugelprofiel ontwikkeld dat fungeert als valraam in een raamvleugel.” Verder is het buitenraam kleiner dan het binnenraam, zodat het door het binnenste raam naar binnen kan draaien. Doordat voor de ventilatie kiepramen worden gebruikt, kan ook de buitenschil eventueel geheel worden gesloten. Het buitenkozijn is overigens een ongeïsoleerd systeem (ES45-PA). De thermische schil ligt bij de binnenschil. In het geval er een glazenwasinstallatie is, kan het draairaam in de buitenschil ook achterwege blijven.
